SMC Gundam

Model-informatie

Aankoop-informatie

Over het model

Zeta Gundam anime

Deze Mobile Suit komt voor in de 1985 anime serie “Mobile Suit Zeta Gundam”. Het is een voertuig van de Titans, een speciale eenheid binnen de Earth Federation Forces, die zijn ontstaan om de restanten van Zeon aanhangers aan te pakken, opvolgende aan wat was voorgevallen in de OVA “Mobile Suit Gundam 0083: Stardust Memory” uit 1991.

De RX-178 mark II was gebaseerd op de iconische RX-78-2. Er zijn drie prototypes gebouwd. Aan het begin van de serie worden twee van deze prototypes gestolen door de Anti Earth Union Group (A.E.U.G.). Deze factie was ontstaan om de corrupte Earth Federation te hervormen en had de focus om te vechten tegen de Titans. Het laatste prototype werd gebracht naar de A.E.U.G. door Emma Sheen, een Titans piloot die was overgelopen.

Twee van de prototypes werden gedisassembleerd en de overgebleven RX-178 mk.II werd wit overgeverfd en zou het primaire voertuig worden voor de hoofdpersoon Kamille Bidan, totdat de Zeta Gundam wordt geintroduceerd. Daarna wordt de mark II door Emma Sheen bestuurd.

Onderdelen voorbereiden

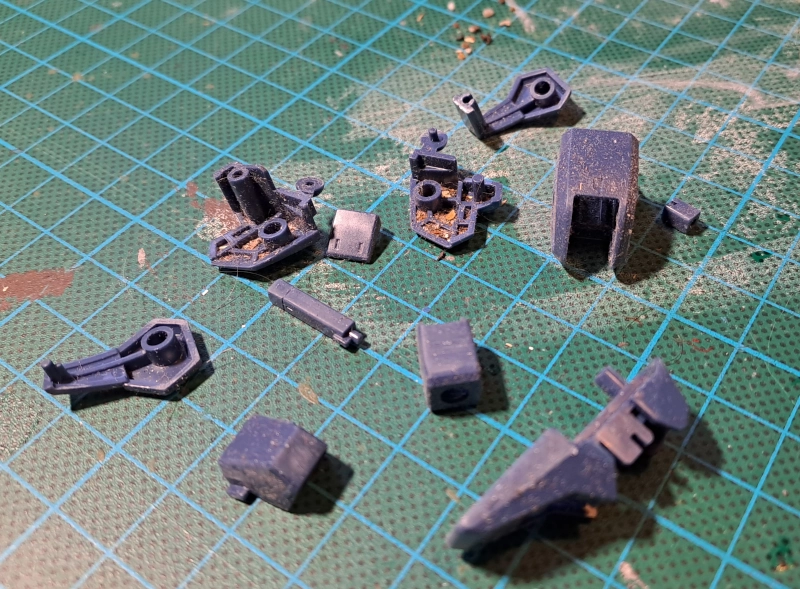

Ik bewaarde mijn onderdelen in plastic broodzakjes, een goedkope oplossing om onderdelen te organizeren. Maar toen ik aan het stofzuigen was, zoog ik per ongeluk een keer een van deze zakje de stofzuiger in… Omdat ze bijna geen gewicht hebben. Het plastic zakje was in de stofzuiger opengescheurd en alle onderdeeltjes lagen in de stofzuigerzak. Gelukkig kon ik er alles uit halen en schoonmaken.

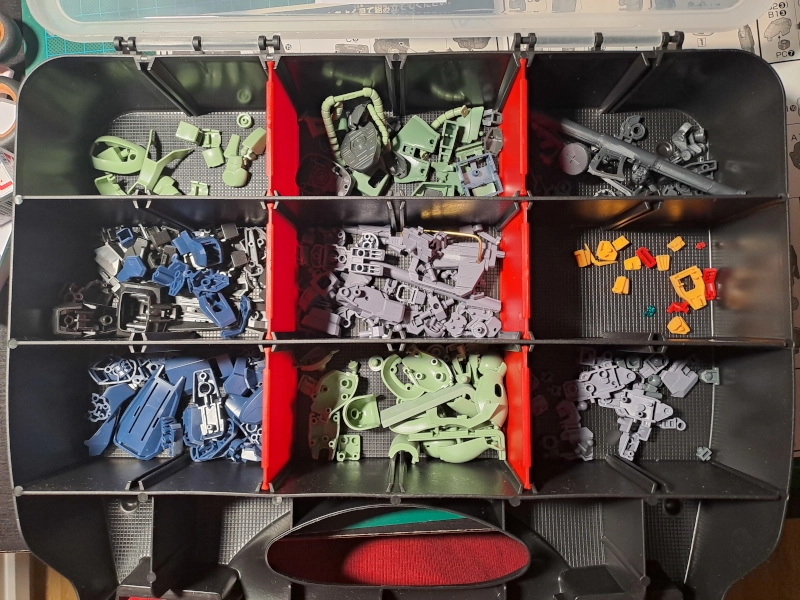

Omdat het houden van onderdelen in broodzakjes dus niet ideaal was, kocht ik deze kleine organizer bij de Praxis. Ik was toen ook een HGUC Zaku II aan het bouwen.

Modificaties

Wapen

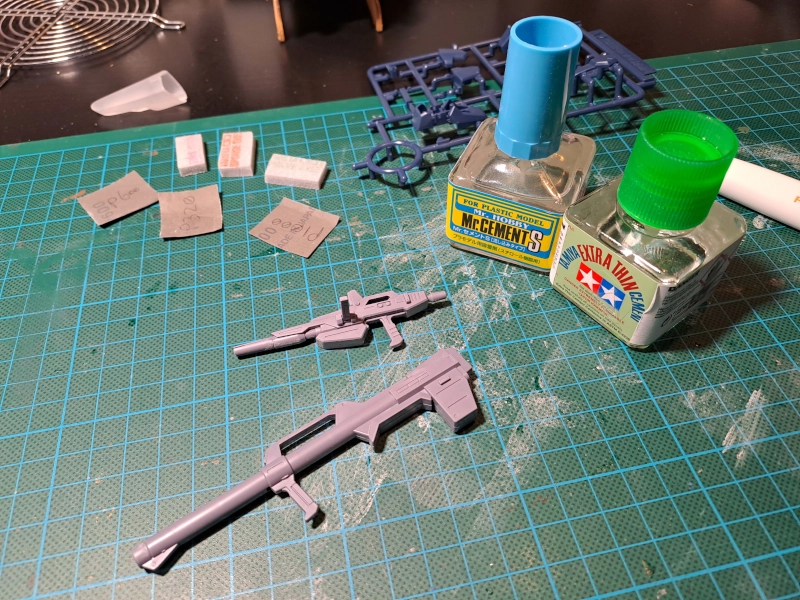

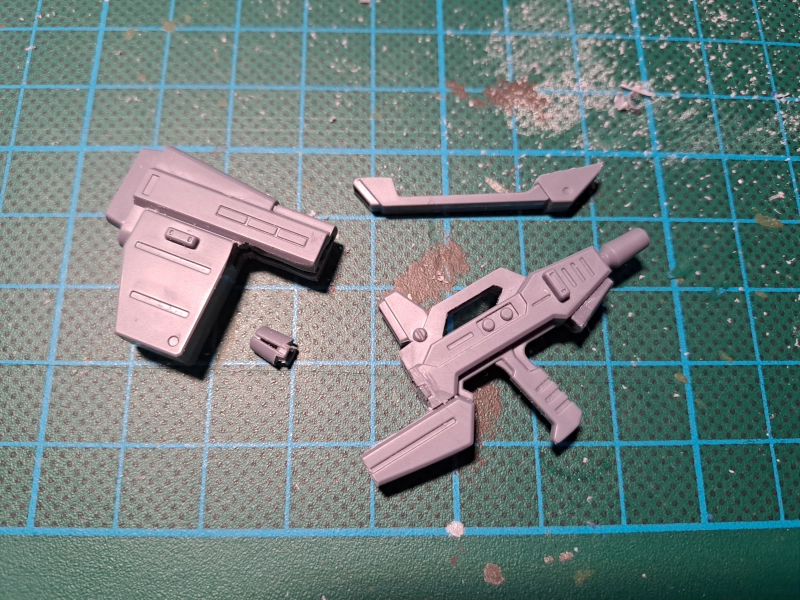

Ik heb het geweer aangepast omdat ik een robuuster wapen wou proberen te maket. Ik had de voorkant van de beam rifle vervangen met de achterkant van de raketwerper. Daarna heb ik ook wat messing staven gebruikt om het een beetje wijder te maken. Ik vond het best goed gelukt, ik had dit nergens eerder gezien, dus het zag er wel goed uit.

Bepantsering

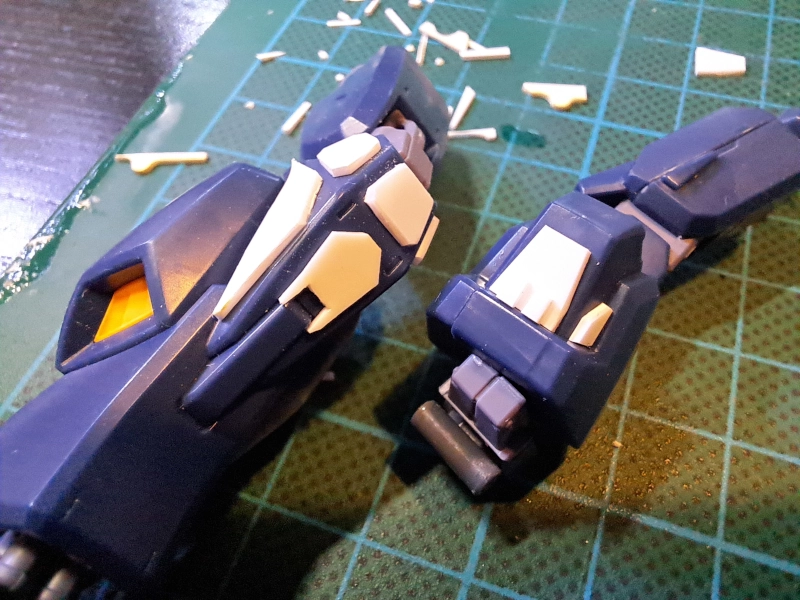

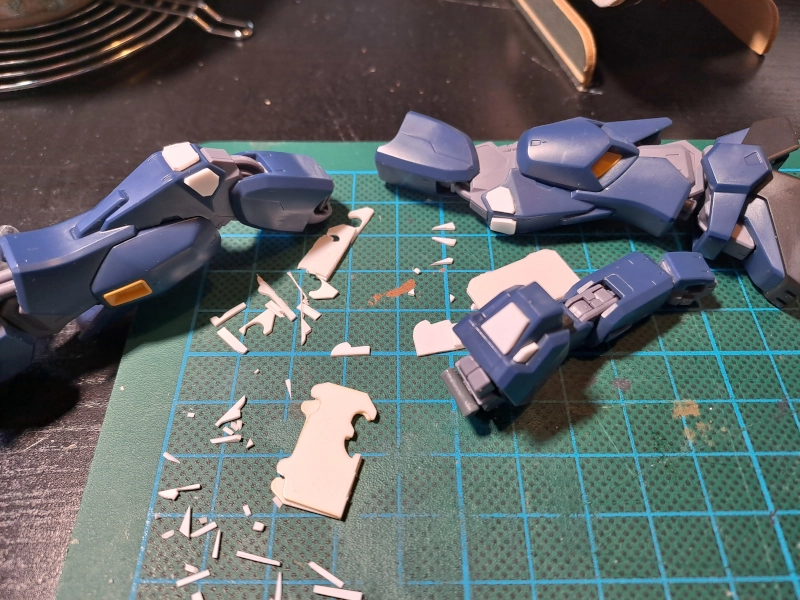

Ik heb broodclipjes gebruikt om stukjes extra pantser toe tevoegen.

Piloot

Toen ik in Japan was, vond ik enkele 1/150 schaal soldaatjes bij Seria voor 100 Yen. Ik heb een piloot toegevoegd aan de cockpit en twee soldaatjes aan het diorama. Ik moest veel plastic weghalen en heb ook een gat gemaakt voor een LED. Deze kleine mannetjes maken mooi de schaal van de Gundam duidelijk, zodat je als bekijker beter kunt zien hoe groot deze is.

Verlichting

Ik wou op enkele plekken van de Gundam een Light Emitting Diode (LED) plaatsen. Om dat te kunnen doen, moest ik sommige stukken vervangen met transparant plastic om het licht door te kunnen laten.

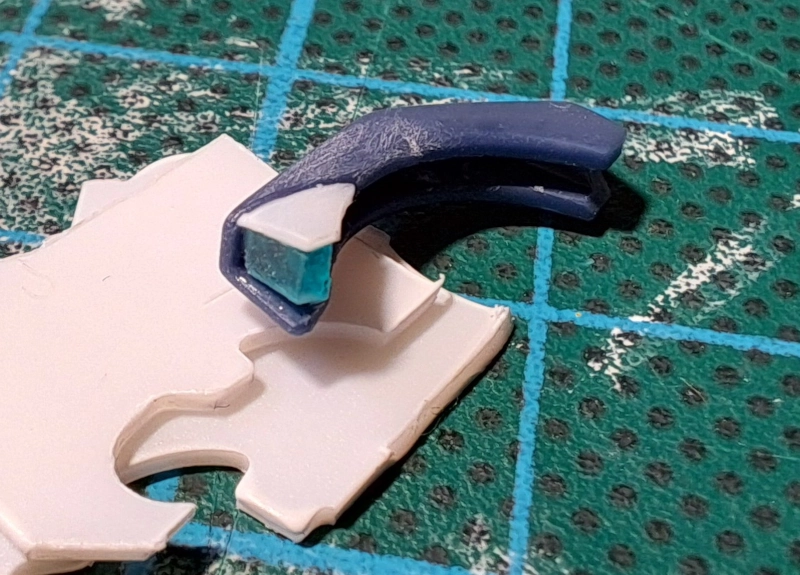

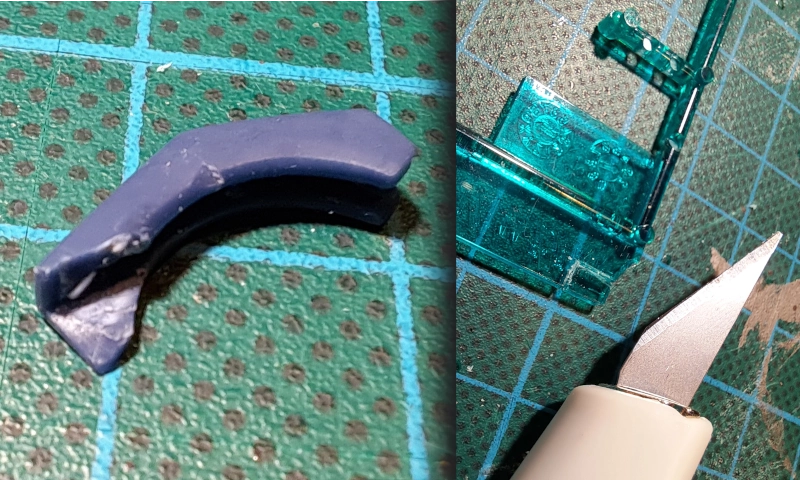

De camera in de hanekam op het hoofd was een mooie plek. Ik heb een stukje van de transparante sprue gesneden en daarna het onderdeel weer gerepareerd met een stukje broodclip en een klein beetje putty.

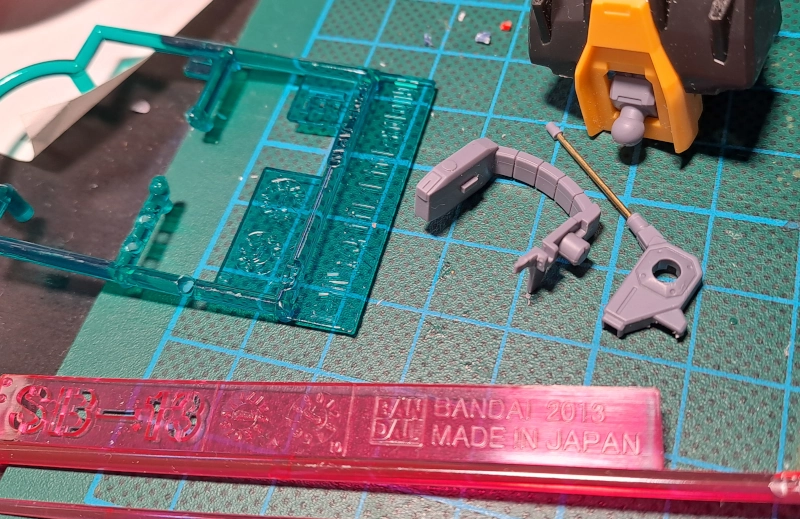

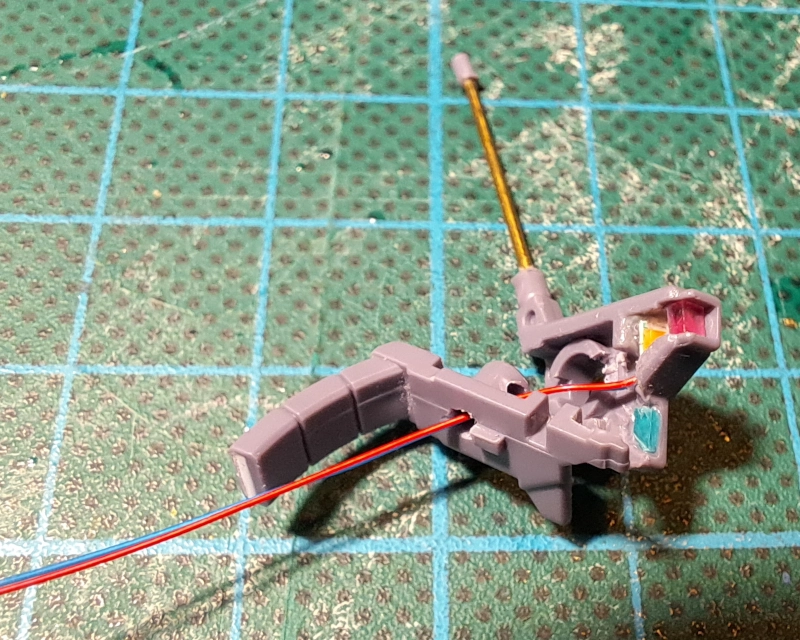

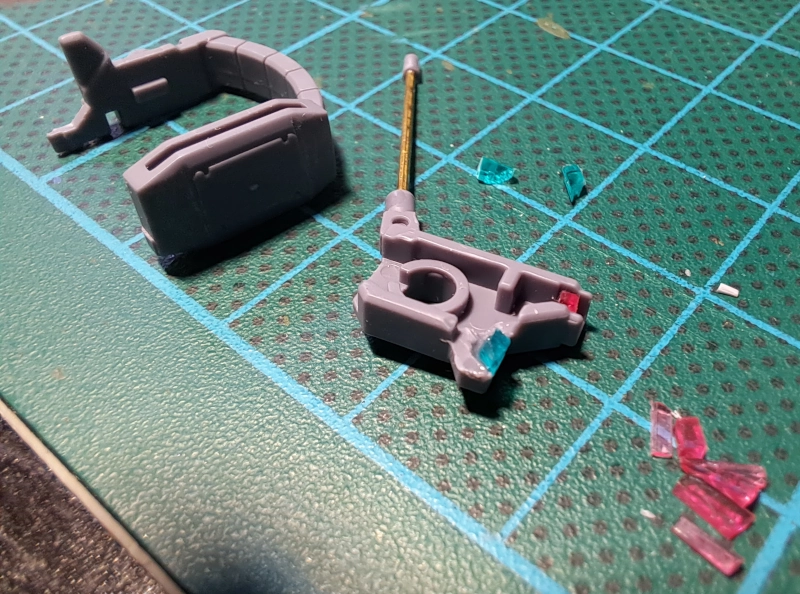

Rondom het hoofd zat een apparaat dat een beetje lijkt op een koptelefoon, maar eigenlijk is het een vulcan pod geweer met een munitie opslag. Ik weet niet waarom dit wapen een antenne nodig heeft, maar ik vond het meer op een communicatie-apparaat lijken, dus ik heb de antenne verlengd. Ik heb ook stukjes aan de voorkant vervangen met transparant plastic.

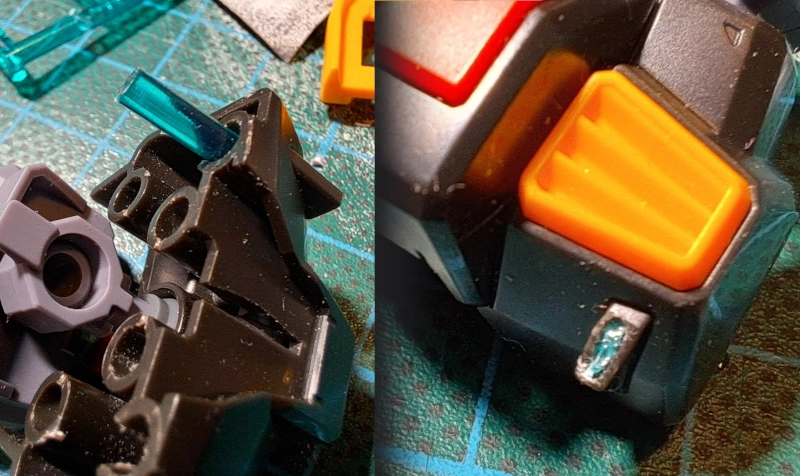

Op de borststuk zaten ook twee cameras die ik wou voorzien van LEDs. Maar ik had hier twee fouten gemaakt. Ten eerste, de stukjes transparante plastic zagen er gewoon niet goed uit. Ten tweede, ik dacht dat het een goed idee zou zijn om een stukje transparante staaf van de sprue in de borst kon steken om het licht te geleiden. In de werkelijkheid werd het licht zo diffuus dat het niet eens meer goed zichtbaar was. Ook zat de staaf niet direct op de opening, dus het had toch niet gewerkt. Daarom heb ik maar gewoon de stickers gebruikt, de volgende keer moet dit beter kunnen.

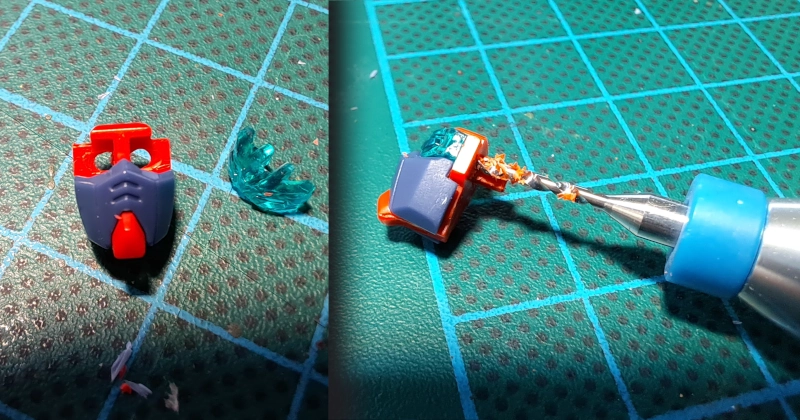

Het hoofd onderdeel was makkelijk te bewerken door twee gaatjes te boren voor de ogen.

Bedrading

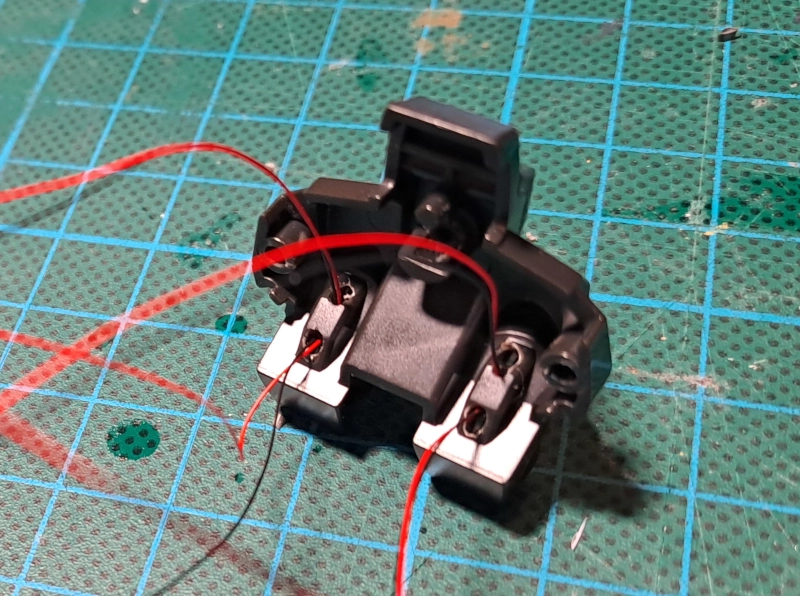

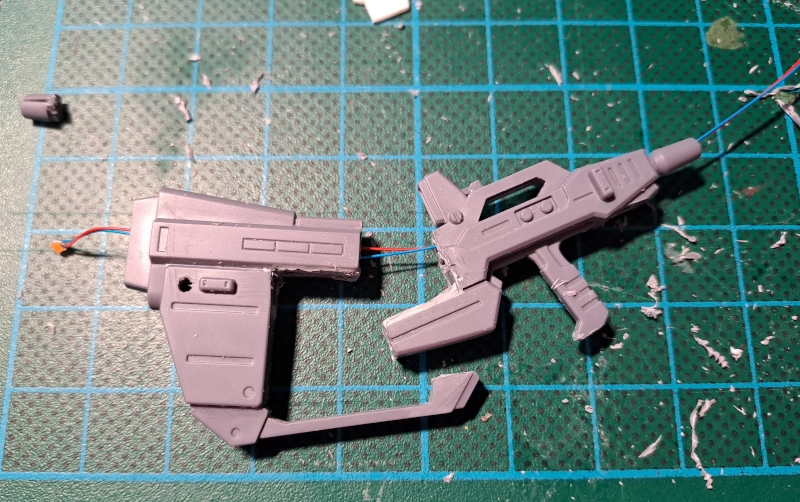

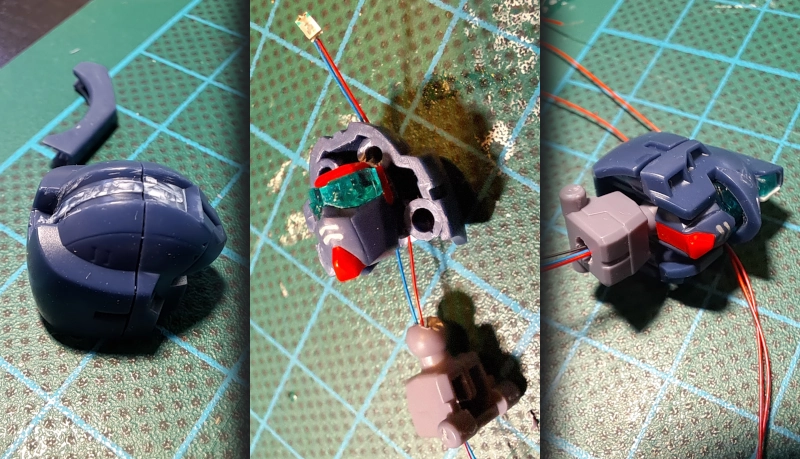

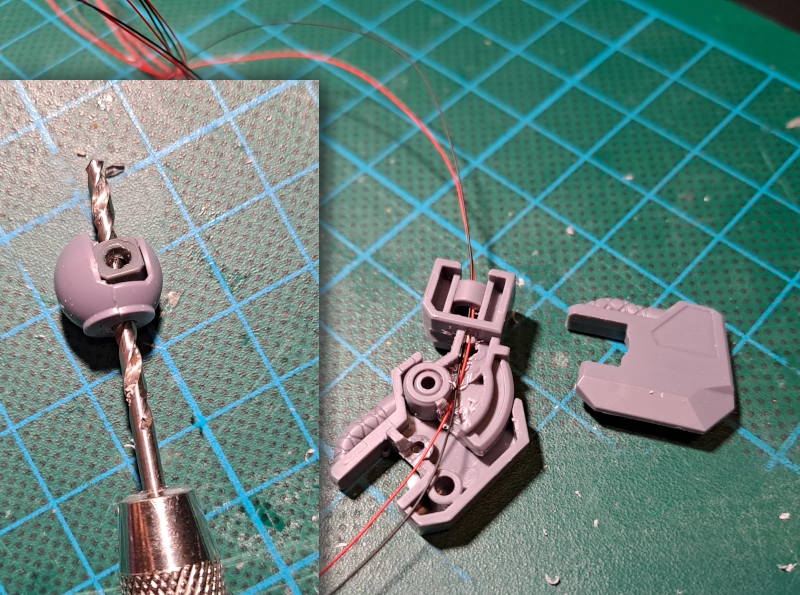

Ik wou alle bedrading verbergen, dus moest ik veel plastic verwijderen aan de binnenkant van plastic onderdelen. Uiteindelijk komen alle draden uit de onderkant van de voeten en gaan door gaten van het diorama naar de rest van de elektronica. De motoren op de achterkant kregen ook LEDs.

Primer

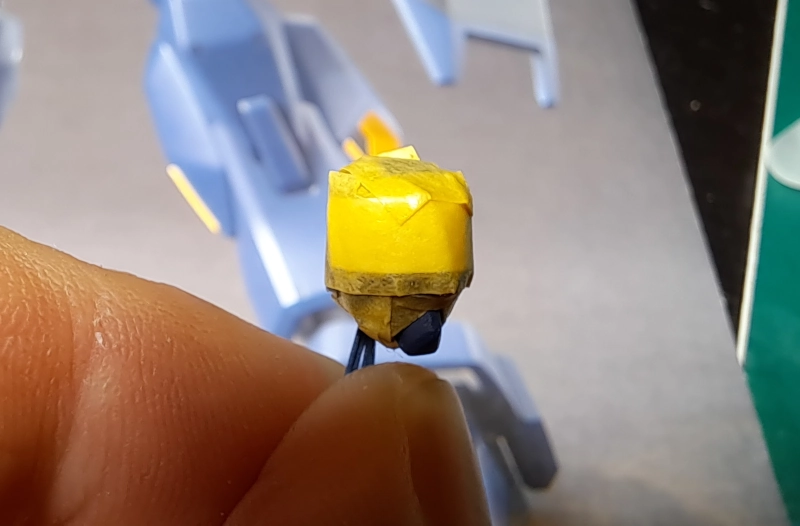

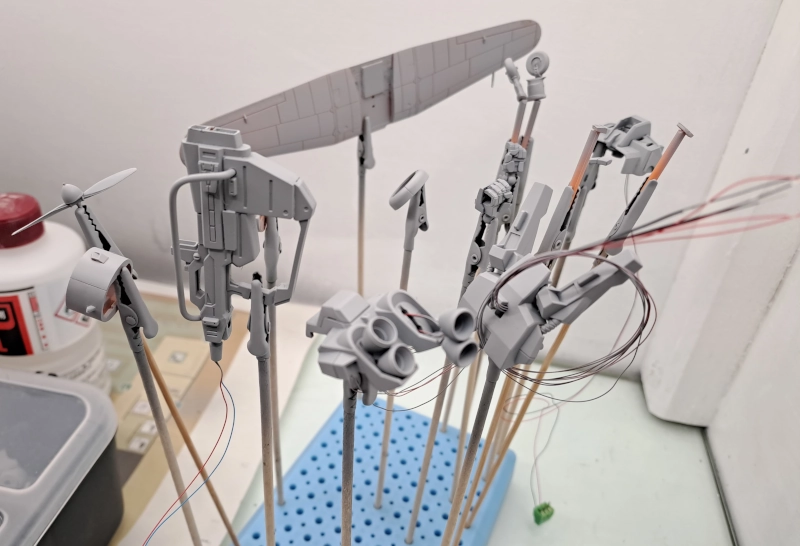

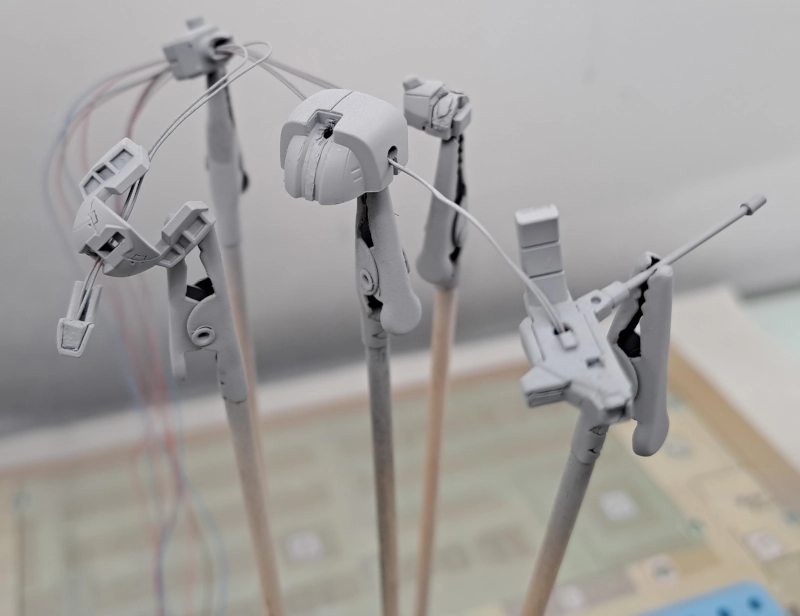

Nu dat alle onderdelen klaar waren, kon ik een onderlaag aanbrengen met Mr. Surfacer. Ik had de ogen afgeplakt met uitgesneden stukjes Tamiya maskeertape. Ik was toen ook aan een Ki-55 vliegtuig aan het werken destijds.

Om de maskeertape over de oogjes te beschermen, had ik een stukje papier onder de volgende laag maskeertape geplaatst. Achteraf gezien was het misschien makkelijker om gewoon de transparante delen rondom de oogjes te schilderen met acrylverf en een kwastje in plaats van de airbrush.

Verf

Kleurenschema

Ik wou niet de originele Titans kleuren gebruiken, hoewel dat die donkere kleuren best cool zijn. In plaats daarvan heb ik gekeken naar andere kleurenschemas voor Gundam die ik mooi vond, zoals de ZGMF-1027M Duel Blitz Gundam en de RAG-79-G1 Gundam Marine Type. Dus ik ben gegaan voor een blauw met oranje kleurenschema, met de Mr. Color en Tamiya kleuren die ik al had.

Maar achteraf, was de babyblauwe kleur niet zo’n succes, het lijkt nu meer op een politie-voertuig in plaats van een militair voertuig. Als ik een grijze kleur zou hebben gebruikt als hoofdkleur, zou het beter zijn geworden denk ik. Ik vond de C78 Mr. Color Metal Black kleur wel mooi.

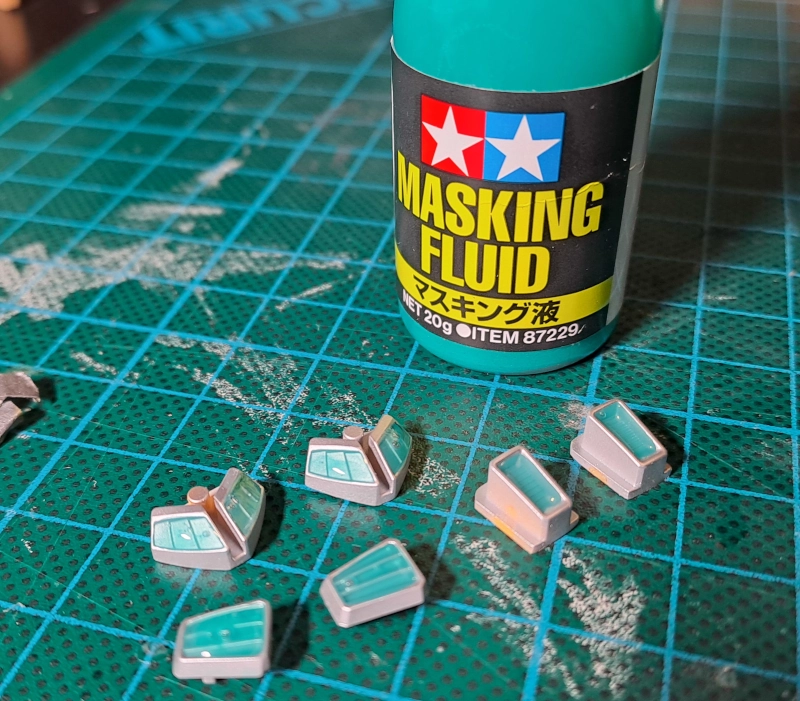

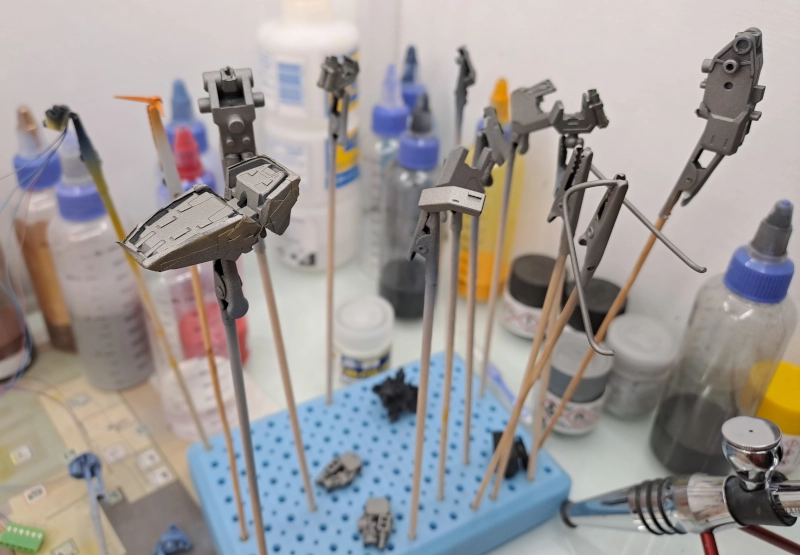

Ik wou de ventilatie-delen rondom oranje kleuren, dus maskeerde ik ze met Tamiya maskeervloeistof nadat ze zilver waren gespoten.

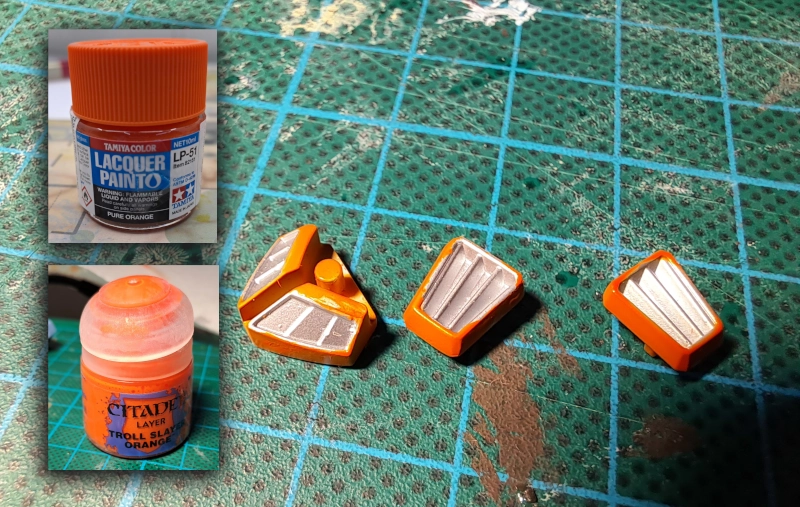

Ik had Tamiya LP-51 Orange gebruikt, maar ik vond het lastig om de schouders te maskeren, dus die heb ik met Troll Slayer Orange acrylverf van Citadel geschilderd met een kwast. De maskeervloeistof maskeerde ook iets te veel van de ventilatoren, dus die heb ik aangepunt met oranje acrylverf.

Strepen

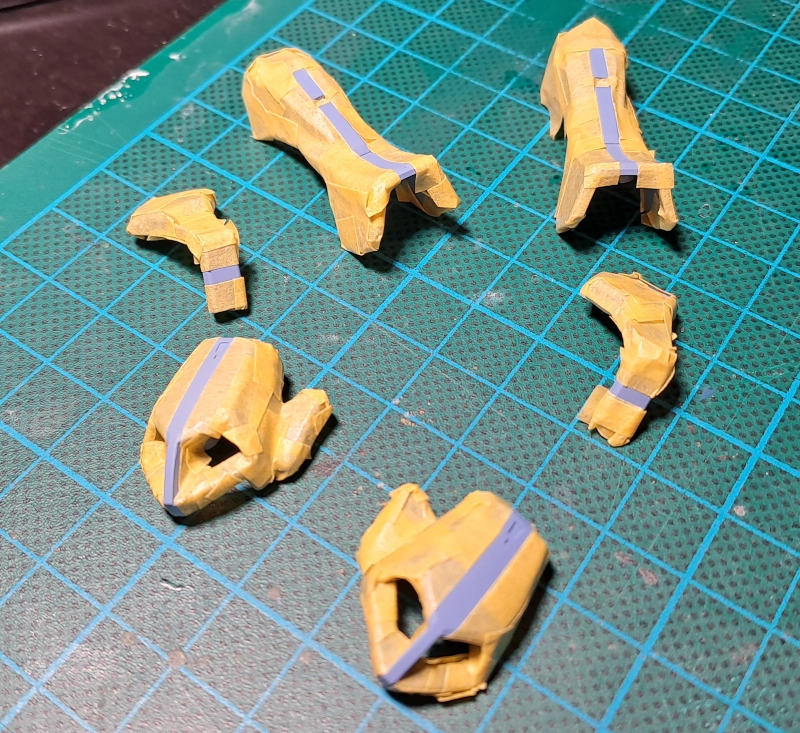

Daarna heb ik de onderdelen voorbereid om witte stepen op aan te brengen. Daarvoor heb ik Tamiya LP-2 White voor gebruikt. Het eindresultaat was een beetje rommelig, omdat de luchtdruk van de airbrush stukjes van de maskeertape omhoog tilde. Daardoor kwamen er spatjes lak waar ik ze niet wilde hebben.

Decals

Ik had verschillende decals. De “Earth Alliance” decals komen van Bandai’s 30 Minutes Missions multi-use 3 vel, bedoeld voor de Provedel figuur.

De grijze roodstaart op de linkerschouder is een symbool van het Nederlandse 322 squadron van de Koninklijke Luchtmacht. De papegaai heet “Polley Grey” in is de mascotte voor het squadron op onder andere de F-16 Fighting Falcon straaljagers. Het motto van het squadron is: “Niet praten, maar doen.”.

En omdat dit voor mij het tweede complete figuur van de Gundam series is, na de Kawasaki Zaku II, krijgt deze het nummer “02”.

Vernis

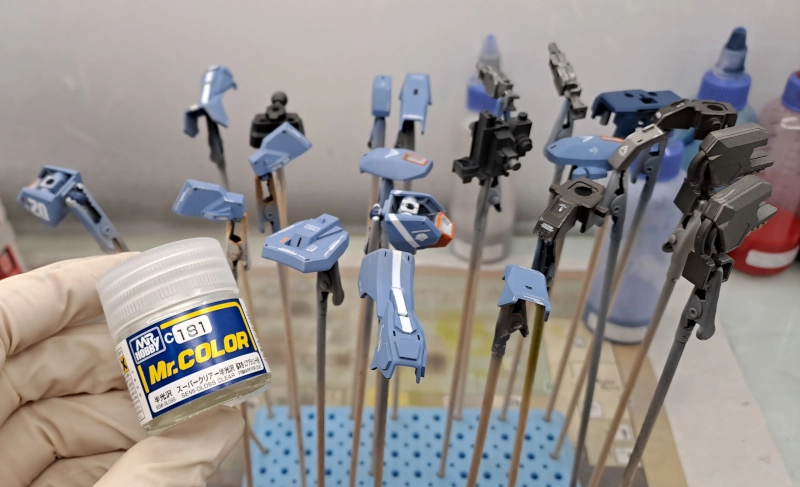

Na het aanbrengen van de decals, heb ik het geheel een laag gegeven met C181 Mr. Color Clear Coat.

Assembleren

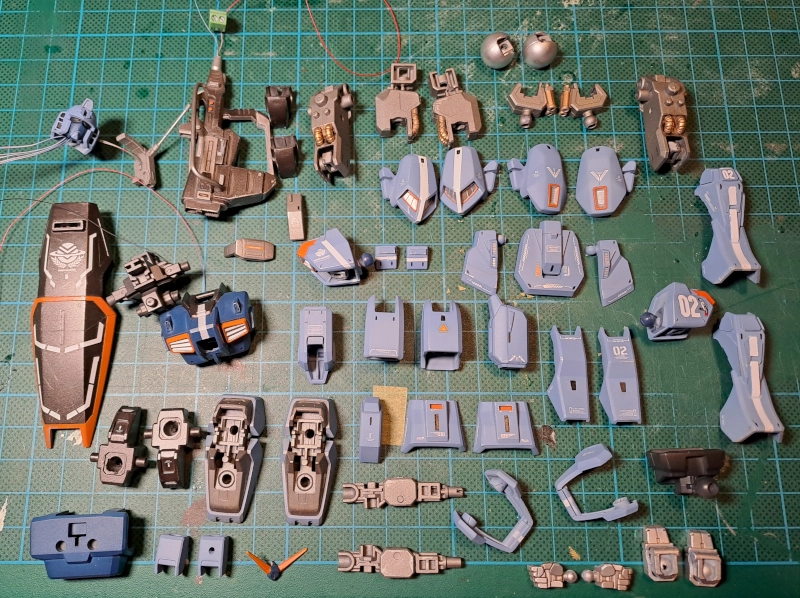

Nu dat alle onderdelen van verf waren voorzien, kon de Gundam in elkaar worden gezet. Alle draden moesten via de torso en vervolgens door het middel. Daar werden ze gesplitst in 5 setjes, zodat ze vervolgens via de benen naar beneden konden worden geleid.

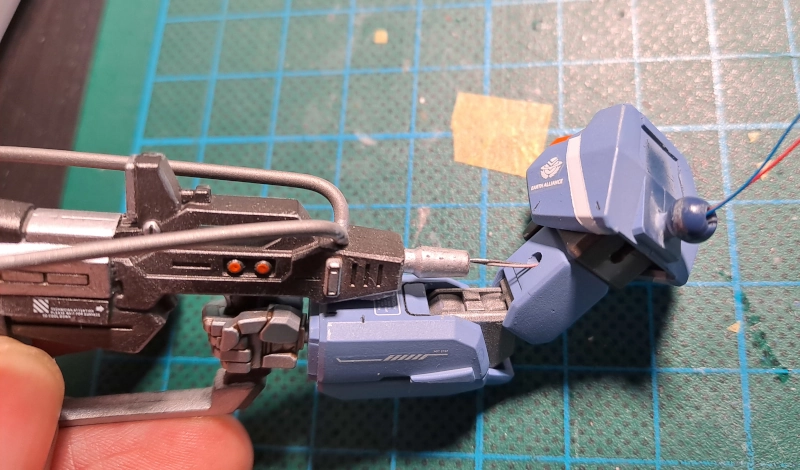

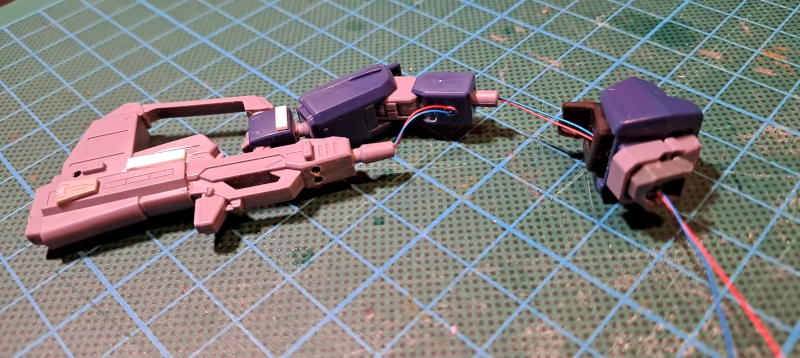

Geweer arm

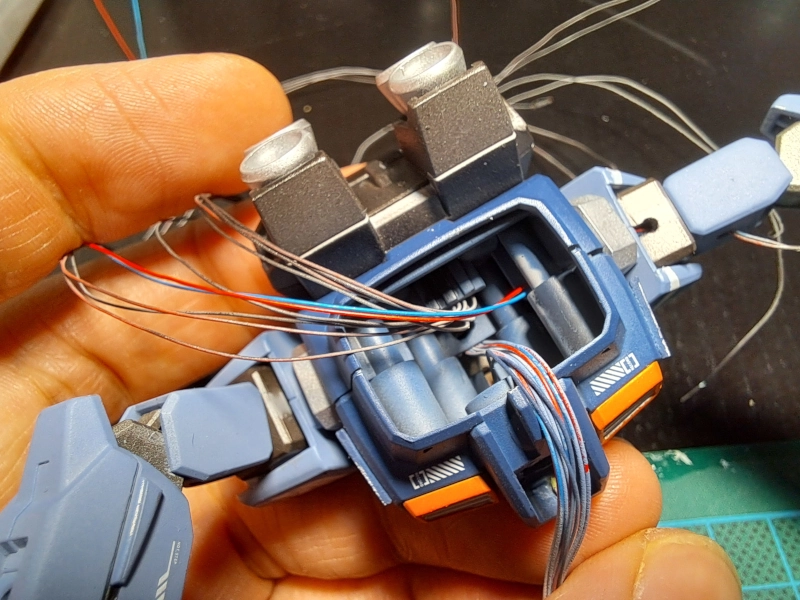

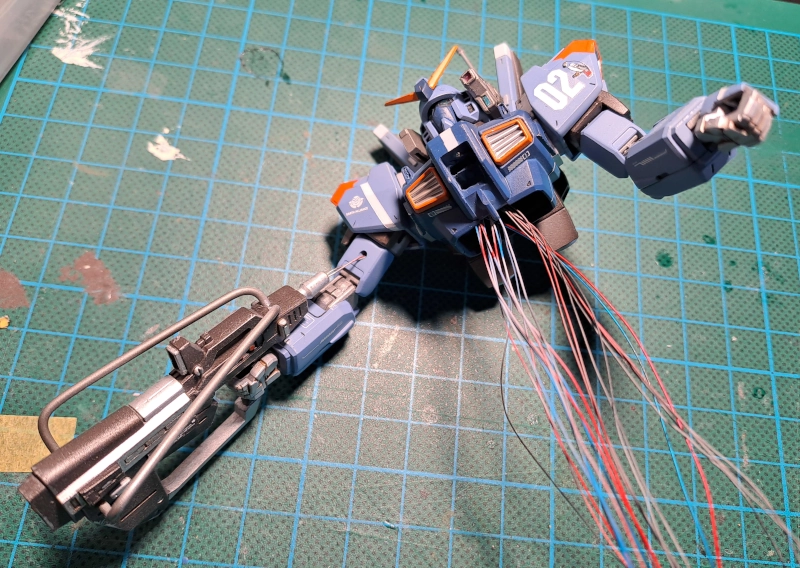

Torso

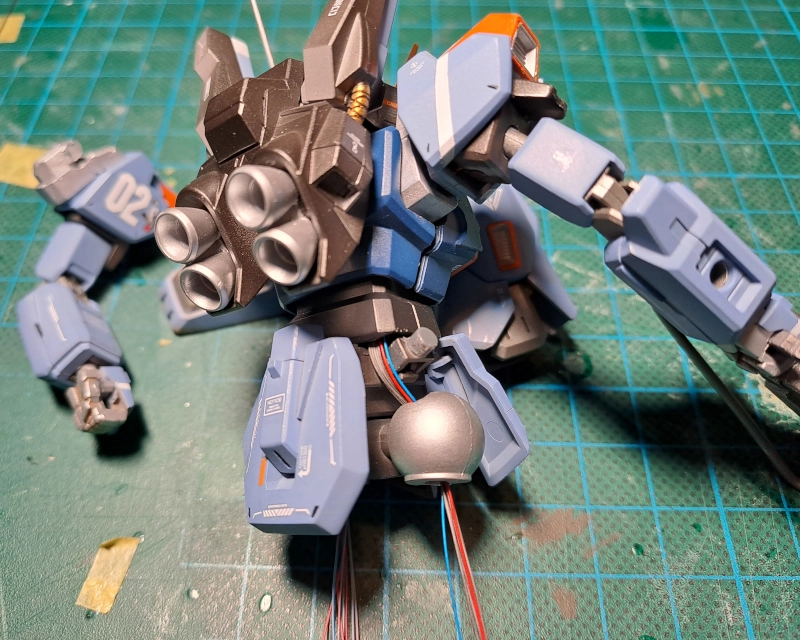

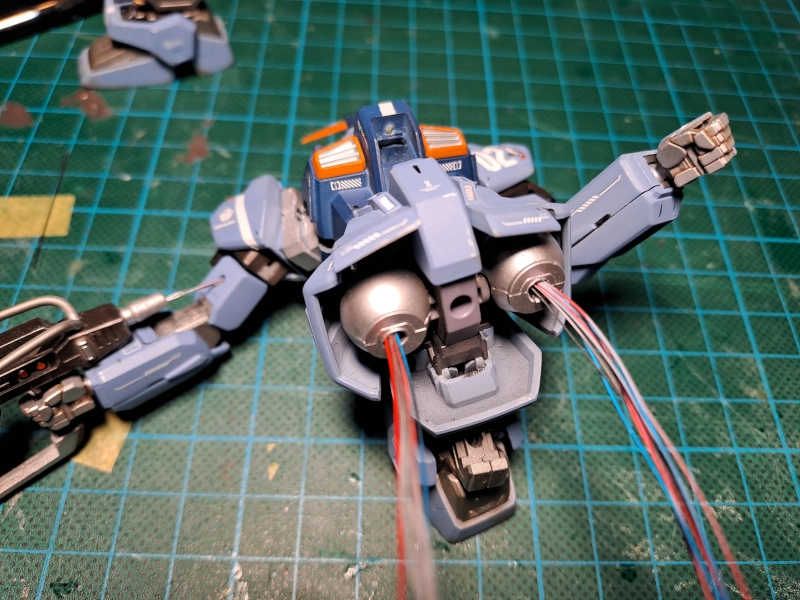

Middel

Benen

Voet cylinder zuigers

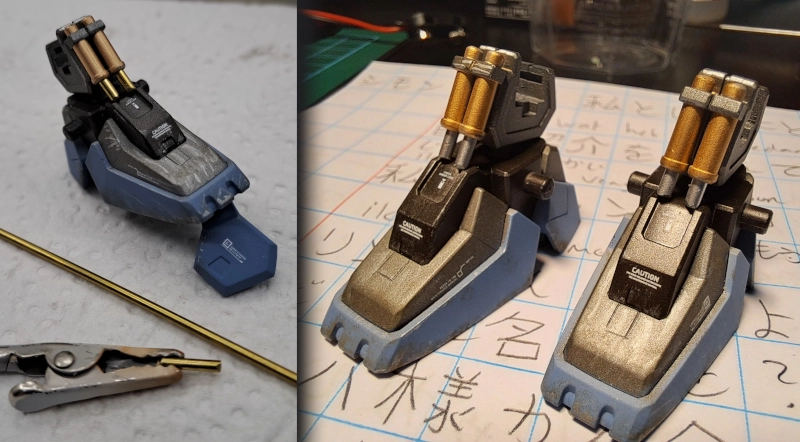

Er zaten kleine cylinders bij de voeten, ik had een paar gaatjes hier in geboord en een messing staafje toegevoegd voor wat extra detail.

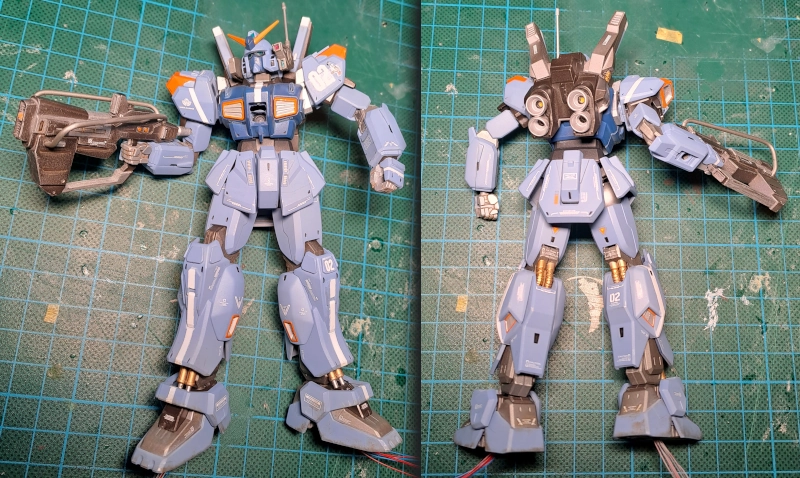

Complete kit

De Gundam is nu compleet geassembleerd, wat altijd een leuk en euforisch momentje is. Vele uren werk komen nu samen om één geheel te vormen.

Diorama

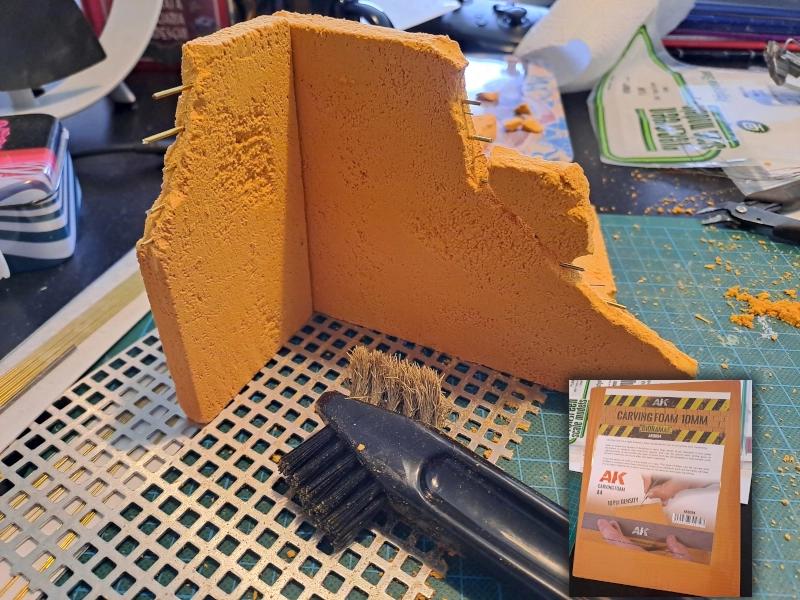

Nu moet er iets gemaakt worden waar de Gundam nog op kan staan. Ik ben geen goede diorama-maker, maar ik moet ergens beginnen. Ik heb AK’s Carving Foam gebruikt om een kapotte muur na te maken. En hoewel dit schuim een mooie vorm aanneemt, had ik best wat problemen omdat de verf er heel makkelijk af komt. En omdat het schuim oranje is, is het heel erg zichtbaar. Ik heb er primer op gespoten, daarna lak en vernis. Maar er kwamen nog steeds stukjes af. Ik moet uitzoeken wat er mis mee was.

I heb twee stukken hout gezaagd. Een dikker multiplex stuk die genoeg ruimte heeft voor wat schroeven waar de elektronica op kan. En een stuk MDF, waar uiteindelijk het diorama en het figuur op komen te staan.

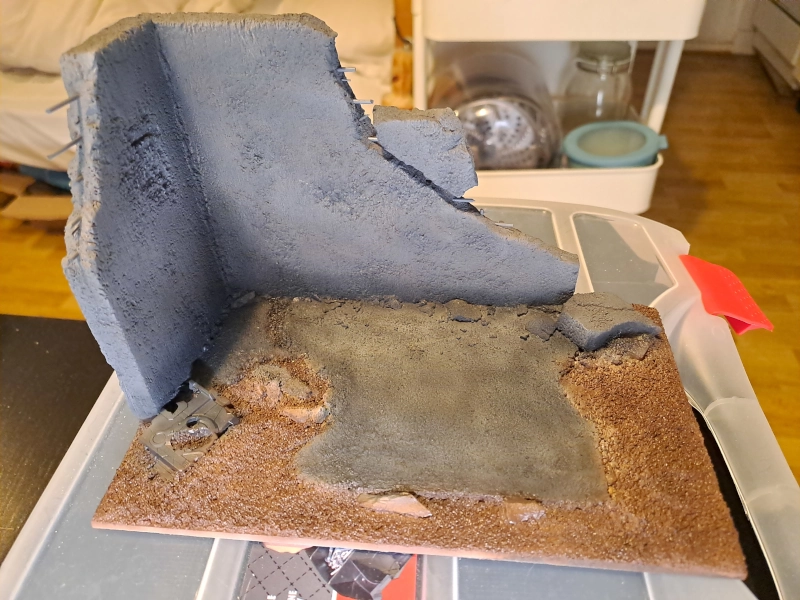

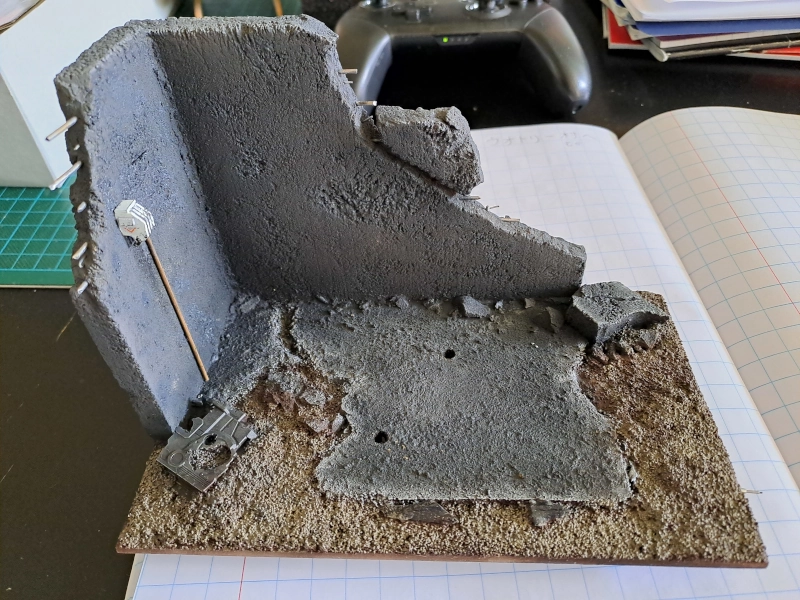

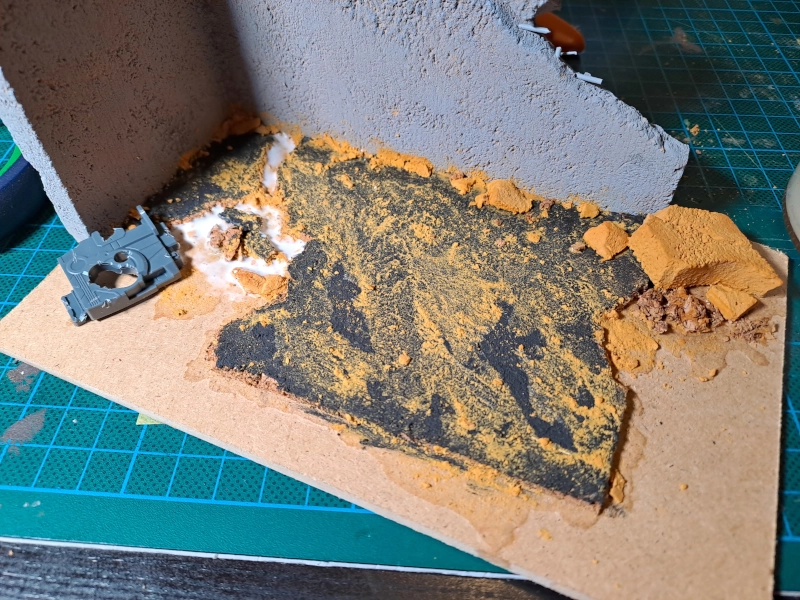

Nog wat meer voortgang aan het diorama. Ik heb een kurken plaat gesneden met een laag van AK’s Asphalt textuur om het een wat ruiger uiterlijk te geven. Met witte PVA lijm kon ik wat zand vastmaken rondom de kurkplaat. Met een beetje drybrushing en een wash aan te brengen kon ik het snel een beetje diepte geven aan een simpel dioramaatje als dit.

Ook heb ik een klein apparaatje gemaakt van broodclipjes waar wat zwarte rommel uit komt. Er zit ook een ongebruikt overgebleven stukje van een MG RX-78-2 versie Katoki kit.

Elektronica

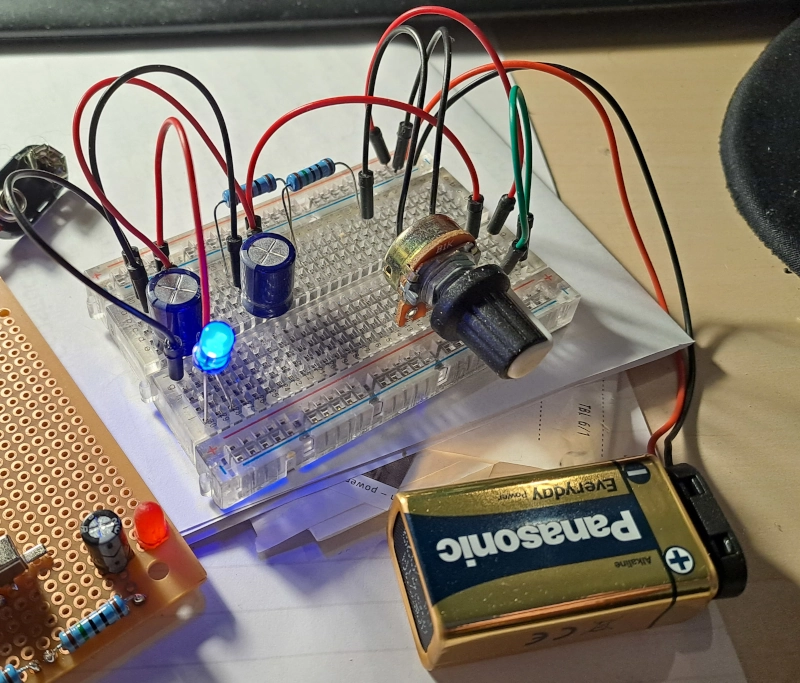

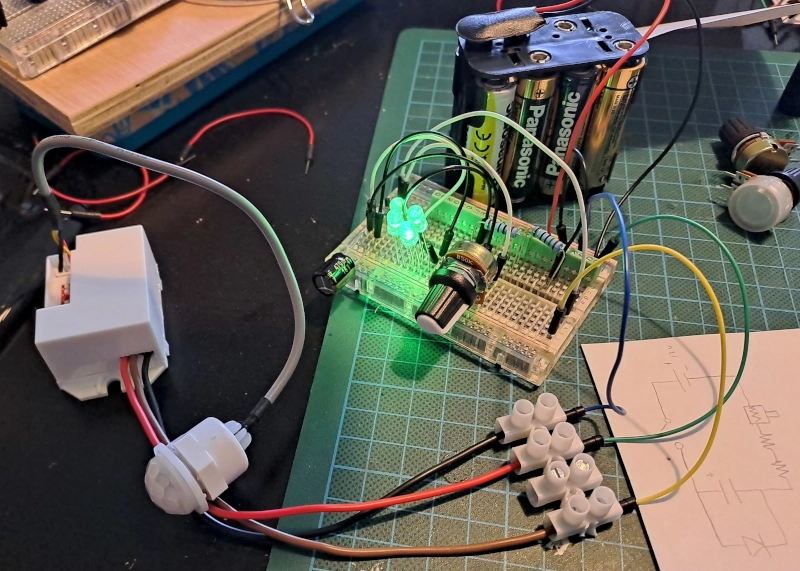

I had al een test-circuit gemaakt op een breadboard om de LEDs te testen met een 9 volt batterij. Dit was om te controleren of de LED’s goed werkte en of ze het gewenste effect zouden geven voordat ik ze zou vastlijmen. Met een ontkoppel-condensator kon ik ervoor zorgen dat de LEDs een geleidelijke, klimmende spanning konden krijgen als stroom gaat lopen, maar ook een geleidelijke afbouw van spanning als het cicuit onderbroken zou worden met de knop. Dit geeft het effect dat de lampjes niet direct aan en uit gaan. Het is ook beter voor de levensduur van de LEDs denk ik.

Het uiteindelijke circuit zou gebruik maken van een PIR (Proximity Infrared) sensor met een 12 volt krachtbron door 8 AA batterijen van 1,5 volt te gebruiken.

Ik heb de volgende LEDs gebruikt:

• 2 groene, voor de ogen.
• 1 blauwe, voor de camera in de hanekam bovenop het hoofd.
• 1 roze, voor het vulcan pod wapen aan het hoofd.
• 4 warm wit, voor de straalmotoren op de rug.
• 1 roze, voor het wapen.
• 1 blauwe, voor de cockpit.

Al deze lampjes zijn Miniature Wired LEDs - 0805 SMT LED, gemaakt door Adafruit, die je kunt kopen bij Kiwi Electronics. Wat interessant is dat ze allemaal een doorlaatspanning hebben van 3.2V en allemaal een stroom van 20mA gespecificeerd, wat het wel makkelijk maakt om ze allemaal in serie te schakelen.

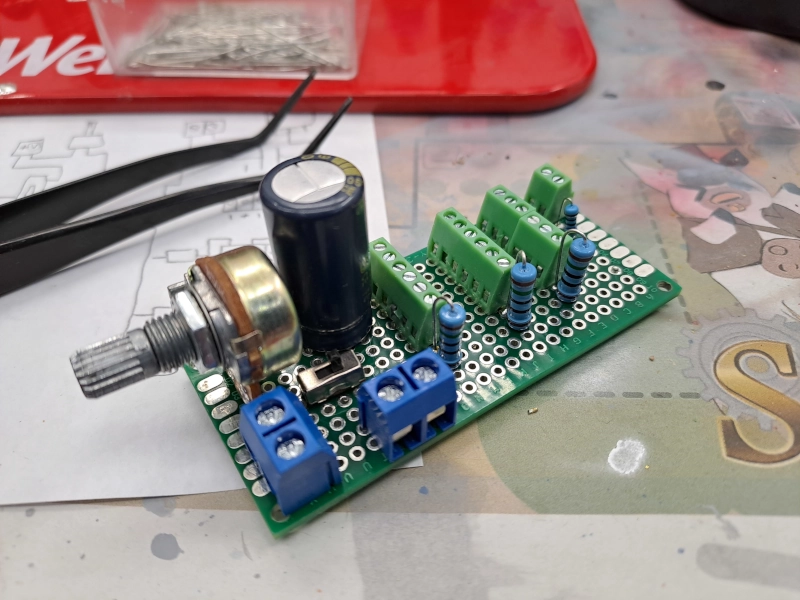

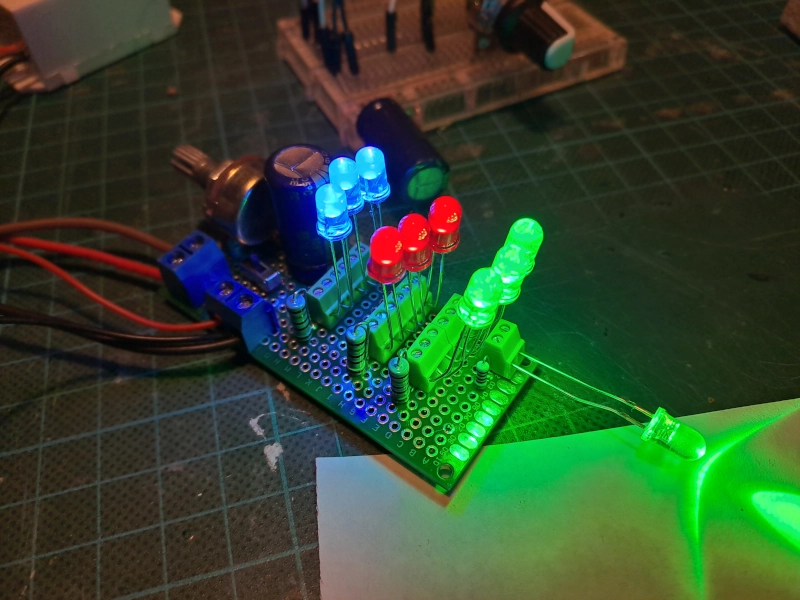

Nu dat ik er uit was wat ik wilde maken, heb ik een prototype-bord gebruikt om wat connectoren aan vast te solderen. De groene en blauwe connectoren zijn “terminal blocks” en zijn ideaal voor het verbinden van draden. Ik heb deze gekocht bij het ModelSpoorBeurs evenement in Weert van een winkel genaamd modelbouwled.nl. Ze hebben veel materiaal voor de trein-hobby, waaronder deze handige connectoren. De ontkoppel-condensator is een Panasonic 16 volt, 2200μF condensator. En ten slotte nog een kleine schakelaar en een 1KΩ potentiometer in parallel om een klein beetje de helderheid te kunnen aanpassen naar wat ik mooi vond.

Natuurlijk moest dit bordje ook even getest worden met wat LEDs.

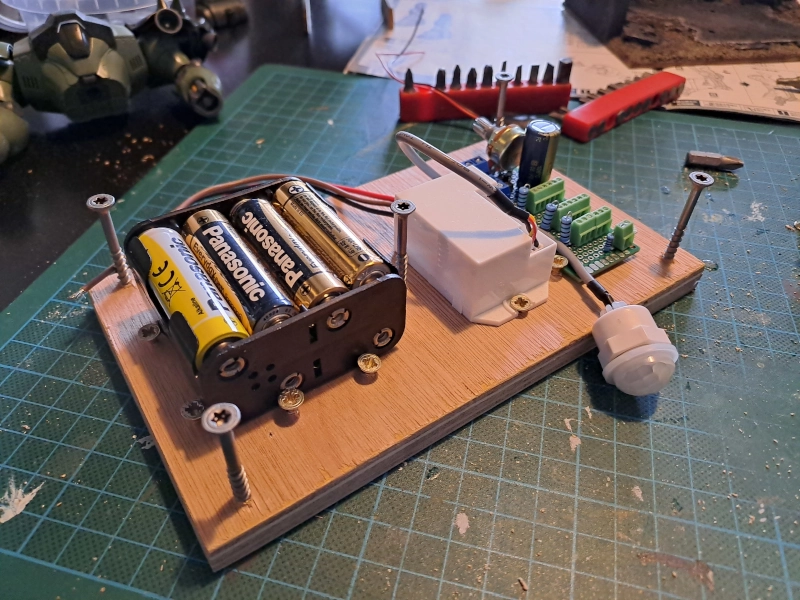

Een makkelijke manier om de elektronica vast te maken is door het met houtschroefjes te bevestigen. Als ik ooit deze spullen wil hergebruiken, dan kan ik het gemakkelijk uit elkaar halen.

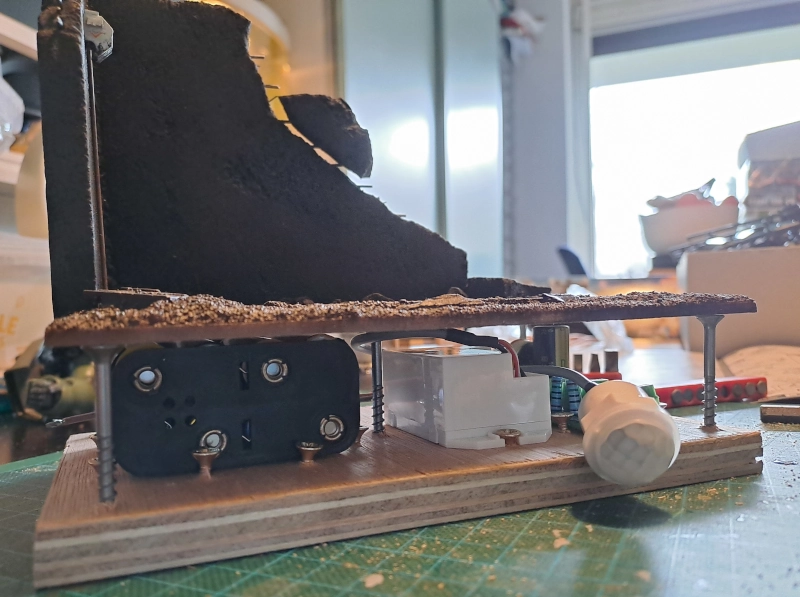

De grote schroeven in de hoeken en in het midden van het houten bordje zijn om het diorama bovenop te balanceren. Dit is best handig, want je hoeft alleen maar aan te draaien om heel kleine aanpassingen te kunnen doen.

Kader

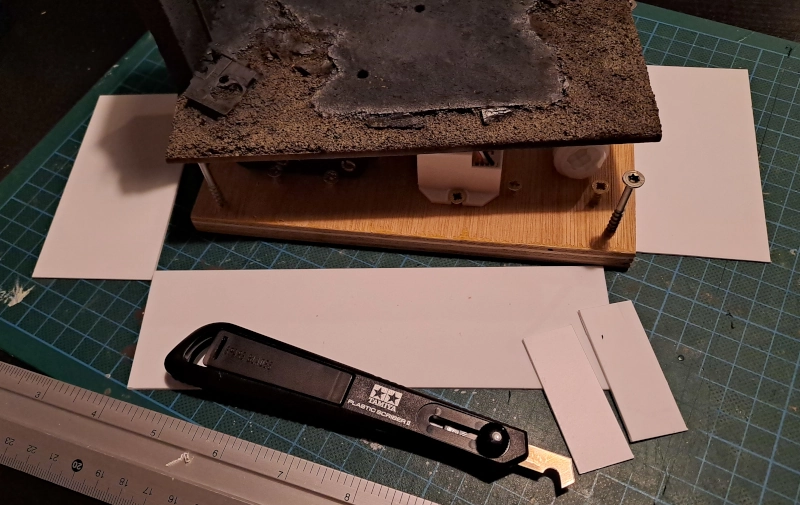

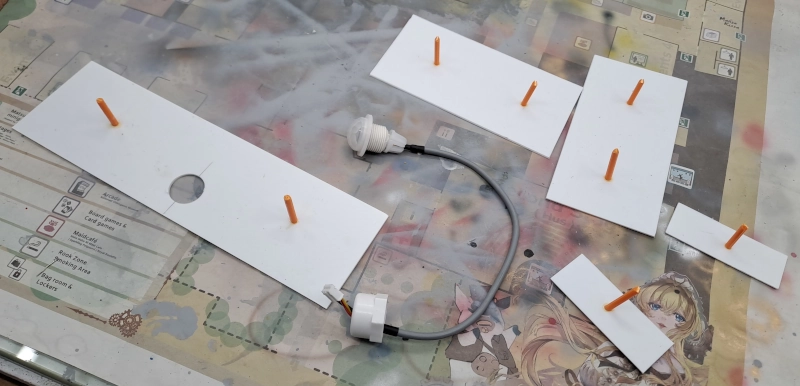

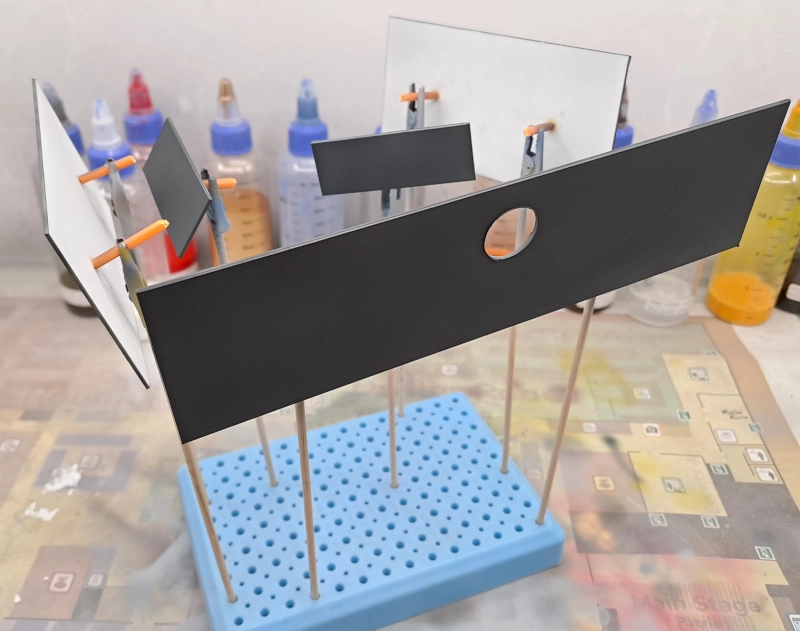

Om de elektronica te verbergen, heb ik stukken plastic gesneden van Evergreen Scale Models met een Tamiya krasser om een kadertje te kunnen maken. Om ze voor te bereiden voor de airbrush, helpt het om aan de achterkant stukjes sprue vast te maken met cement. Die kunnen later makkelijk afgeknipt worden en zijn toch niet zichtbaar.

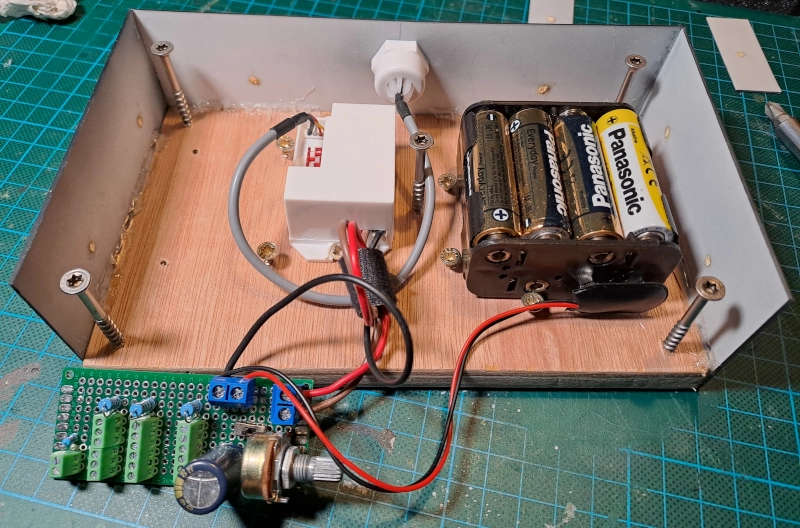

Nu dat het kader van verf was voorzien, kon het vastgemaakt worden aan het houten bord. Ik heb hiervoor CA lijm en ook wat hete lijm. Ik ben alleen niet zeker hoe effectief die hete lijm is om het vast te houden aan het hout, maar misschien helpt het een beetje. Ik heb het plastic gekrast met een mes, een techniek die “scoring” heet, zodat de lijm meer grip heeft op het materiaal. Ik heb die twee kleinere plaatjes niet gebruikt, want zo was het handiger om het diorama te kunnen verwijderen en viel het minder op dat mijn onderste plankje niet symmetrisch was.

Het model afmaken

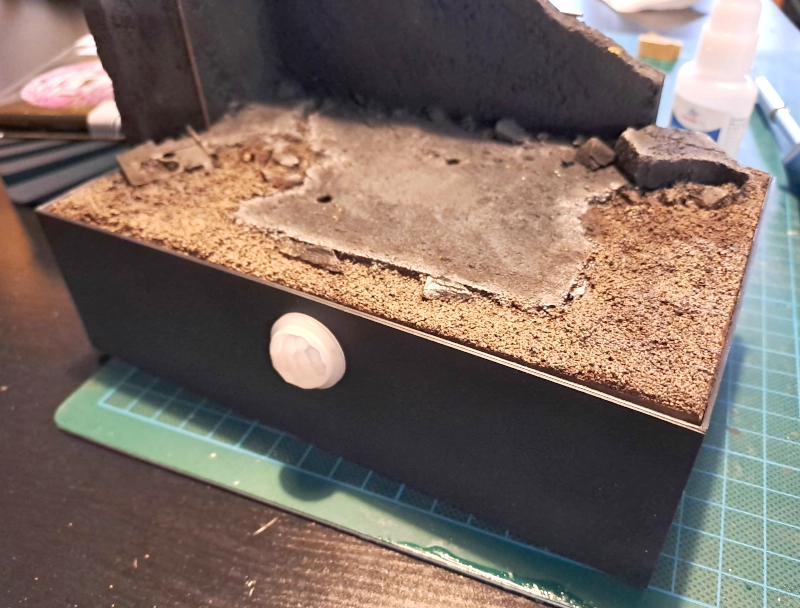

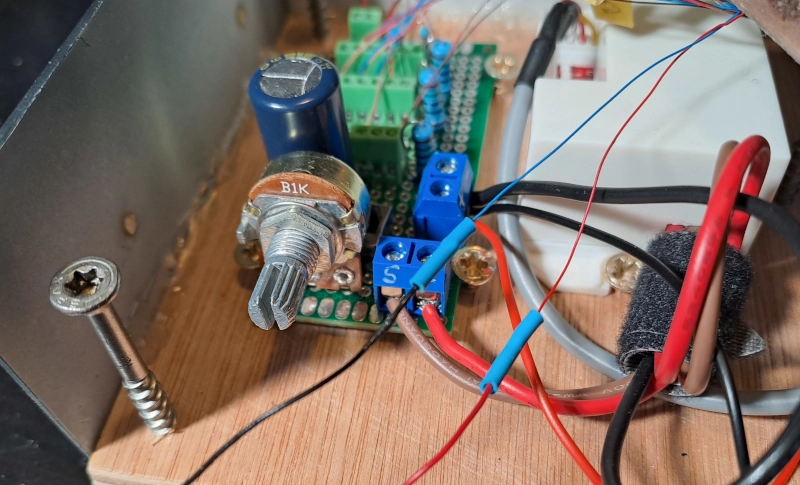

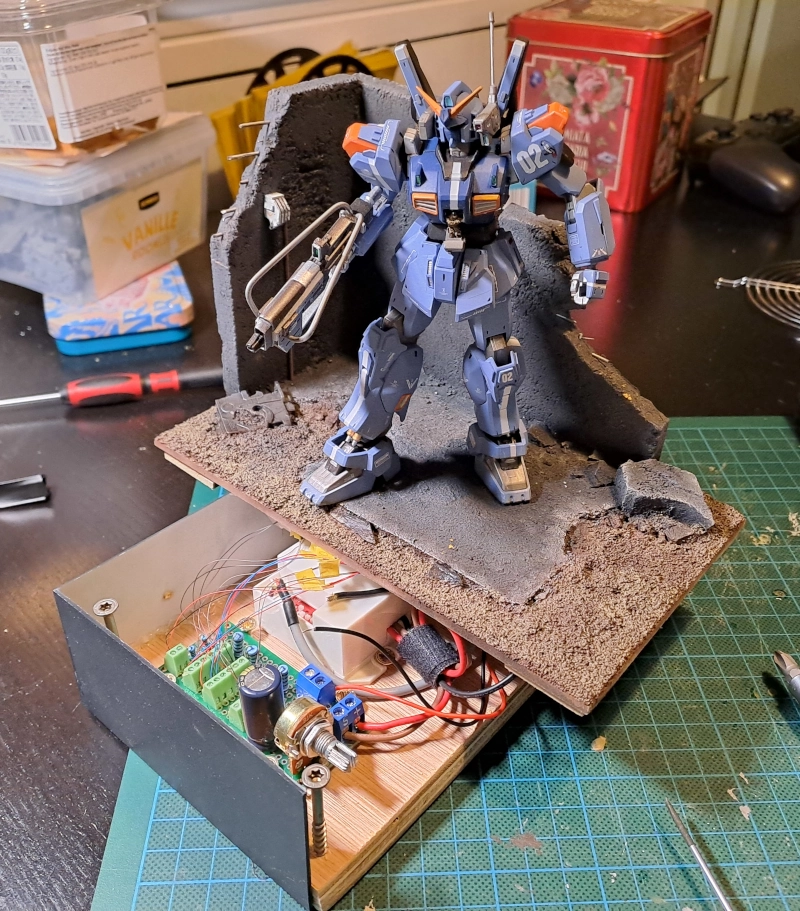

Nu dat het voetstuk compleet is, kon ik de Gundam vastmaken en de bedrading verbinden. Achteraf waren de draden naar het geweer iets te kort, dus die moest ik nog even verlengen en dichtmaken met krimpkous.

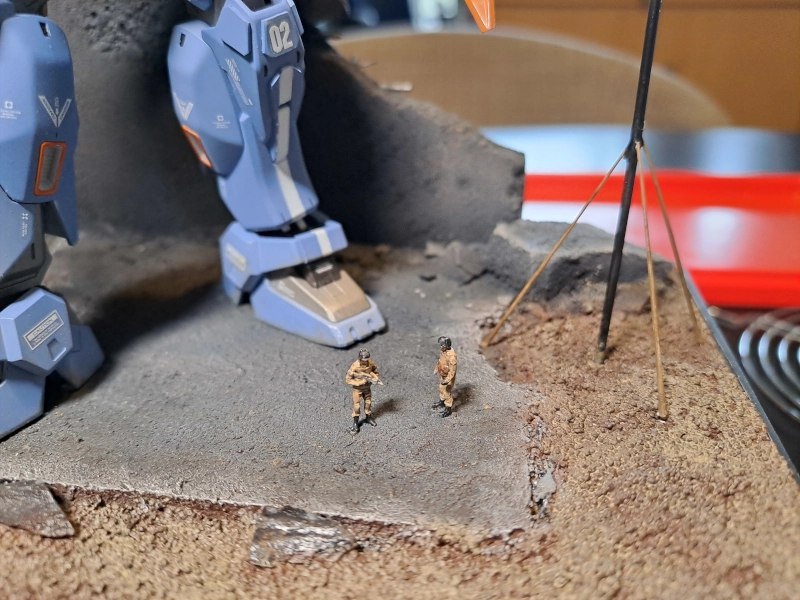

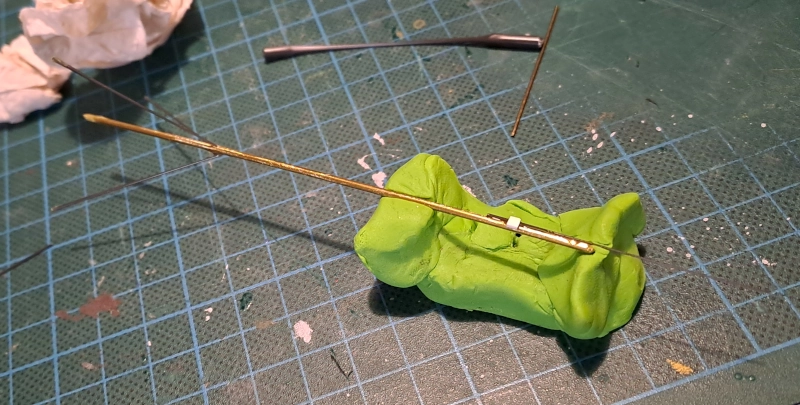

Ik wou nog een paar extra dingen toevoegen aan het diorama, dus heb ik een veldantenne gemaakt en en paar soldaatjes toegevoegd. Deze soldaatjes zorgen er mooi voor de schaal van de Gundam mooi tot zijn recht komt, want de rest van mijn diorama met die grote muur helpt daar niet echt mee…

And another moment of euforia, is to finally see all those LED’s turn on, to see my work paid off in the end. Although, those warm-white LED’s give it a bit of a desk lamp feeling, I think I should have used orange there instead.

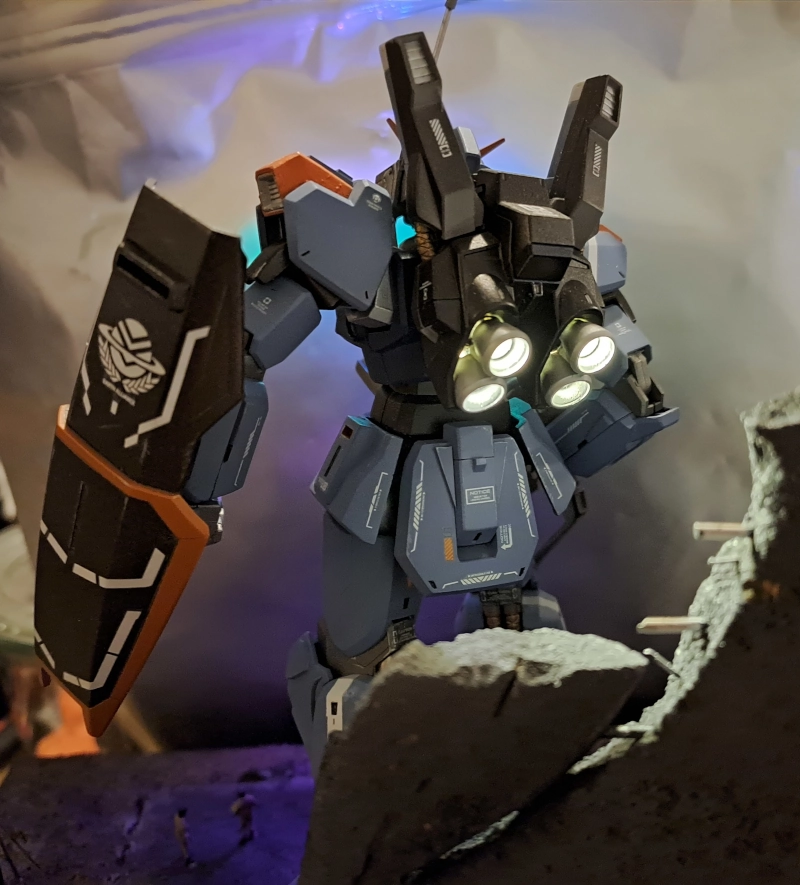

En het volgende momentje van euforie, is om eindelijk al die LEDjes tegelijk aan te zien gaan. Hoewel, die warm-witte LED’s geven het een beetje het gevoel van een bureaulamp, misschien had ik beter oranje kunnen gebruiken daar.

Scale Model Challenge 2025

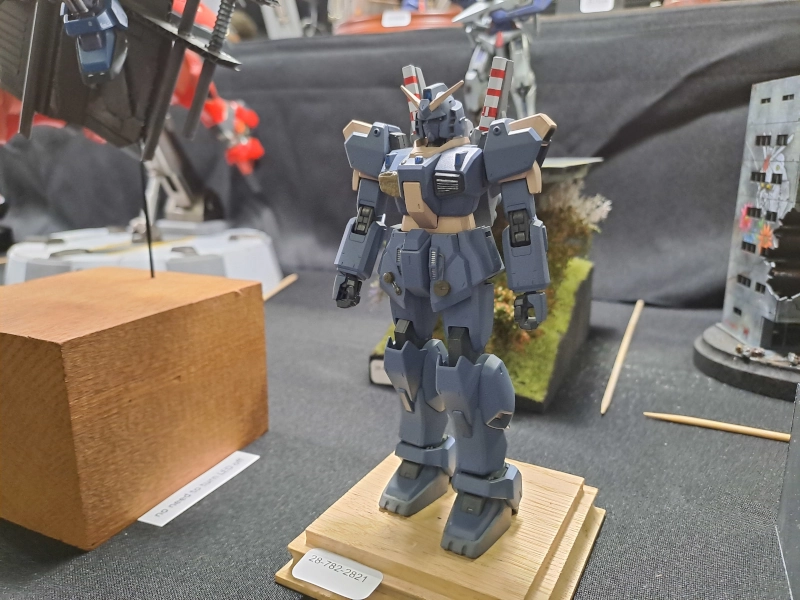

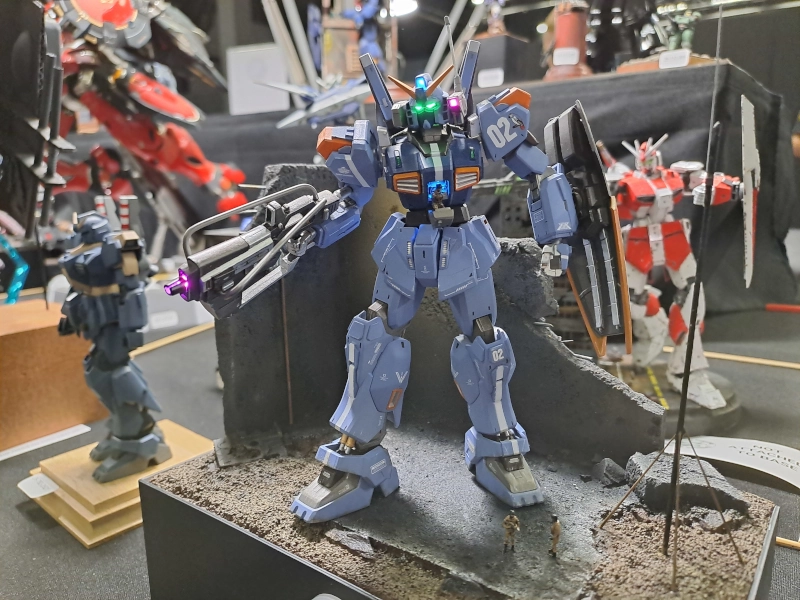

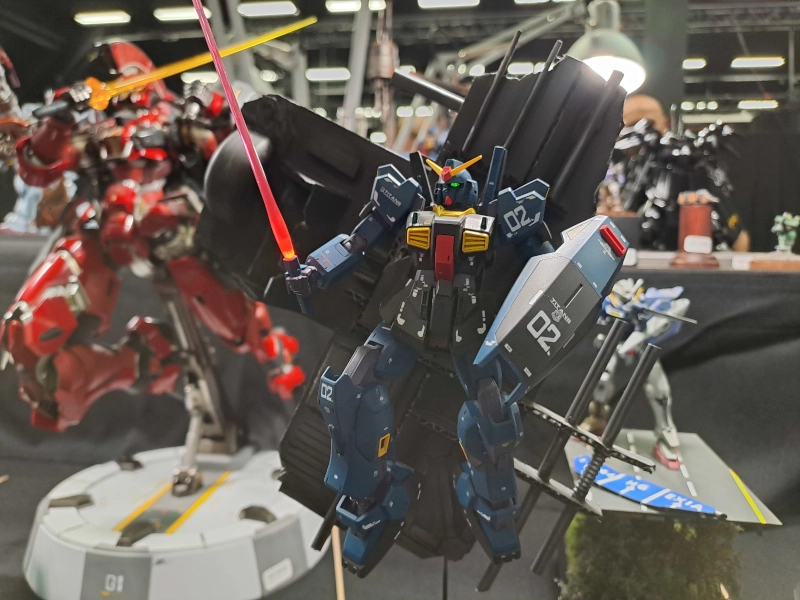

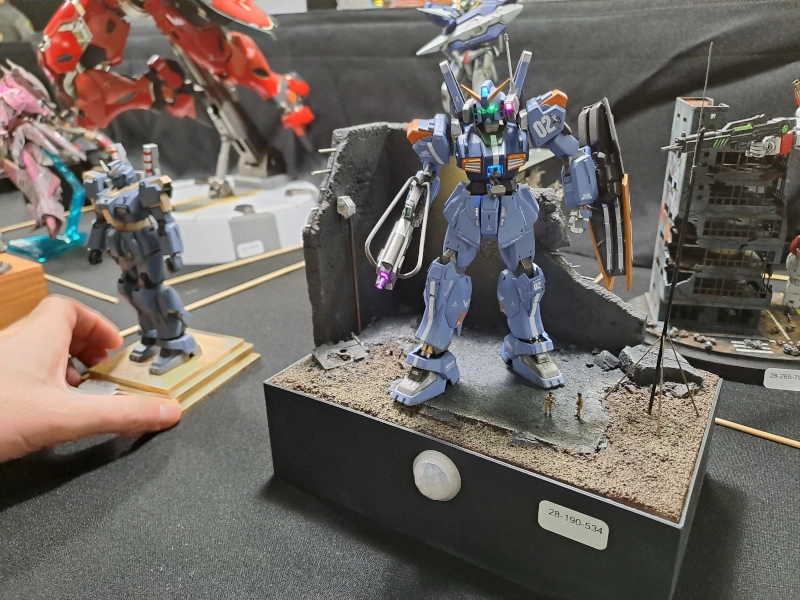

Ik heb meegedaan met de Gundam bij de Scale Model Challenge, SMC, in Veldhoven. Helaas heb ik geen prijzen gewonnen, wat natuurlijk te verwachten was met mijn eerste deelname. Misschien kan ik de volgende keer beter werk presenteren.

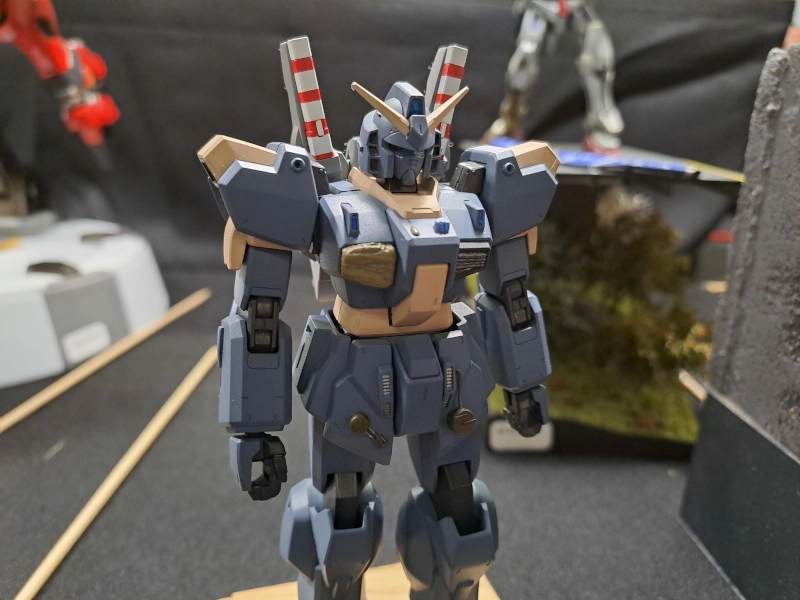

Ik heb met deze Gundam meegedaan samen met 3 andere RX-179 Mark. II Gundams gemaakt door andere leden van SIG Plamo.

Je kunt hier meer fotos vinden van het evenement: SMC 2025.
