Geplaatst op: 9 maart 2024

Deze Near vertical incidence skywave antenne was voor me gemaakt door PA0ABG.

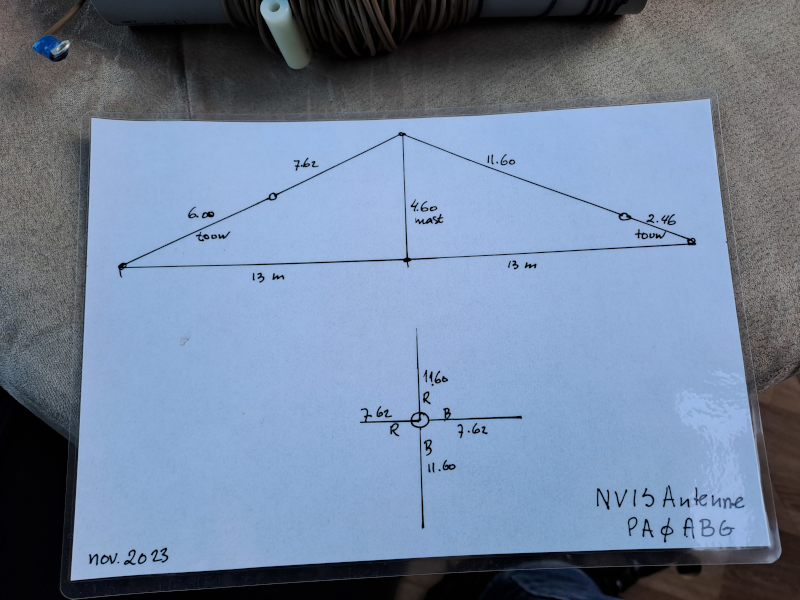

N V I S setup diagram
NVIS setup diagram

Een FR-4 PCB was gebruikt. De helft is er af geschraapt voor het design.

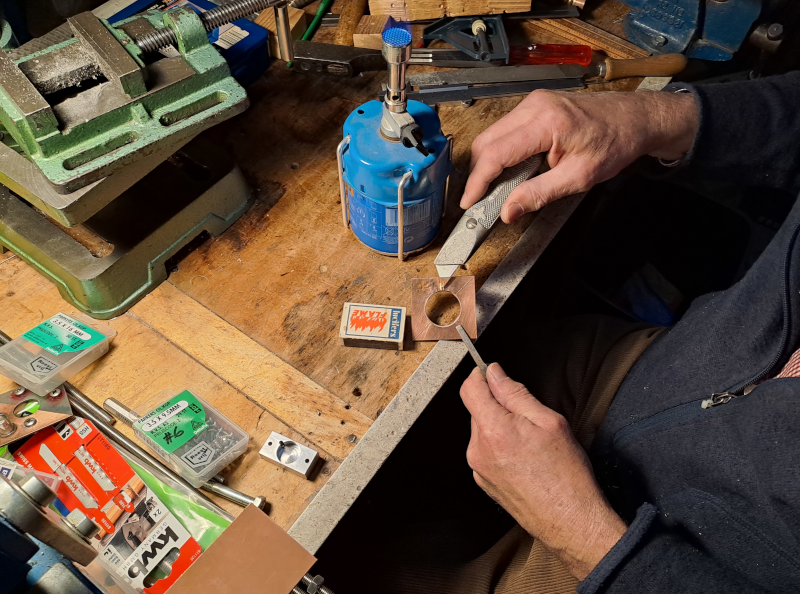

N V I S P C B scrape
NVIS PCB schrapen

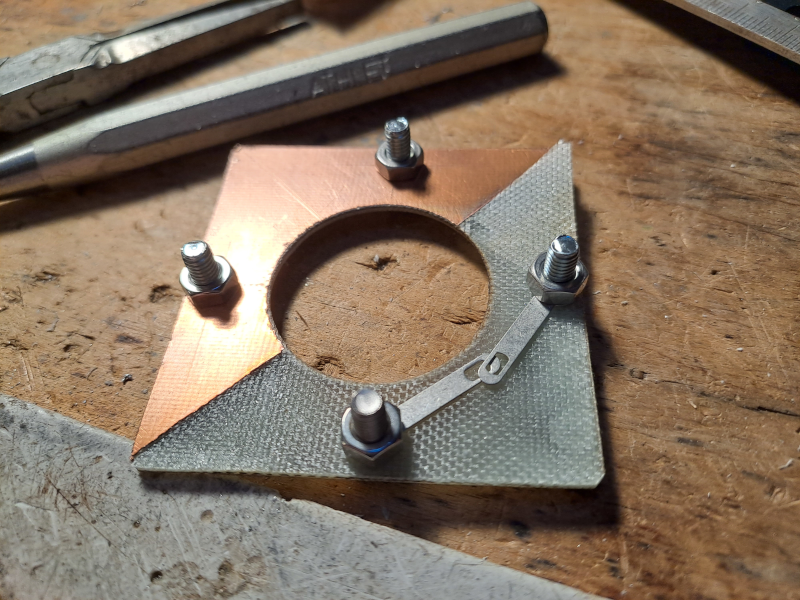

N V I S P C B
NVIS PCB

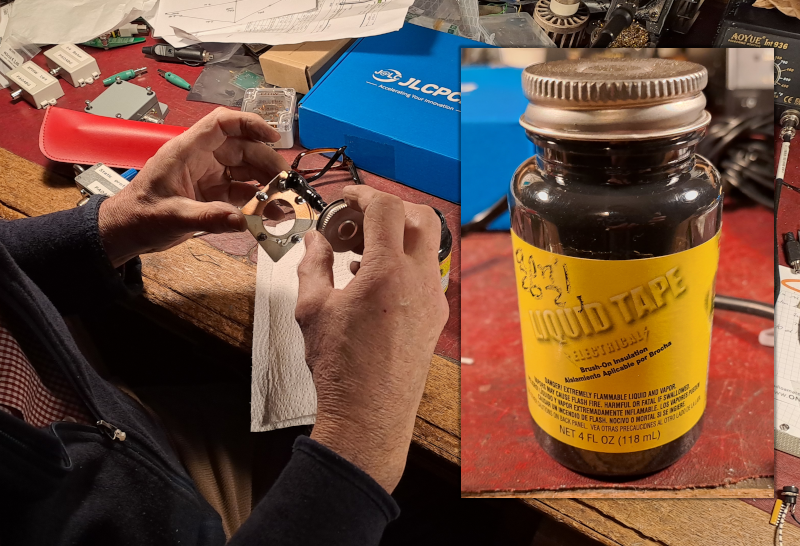

N V I S P C B vloeibare maskering
NVIS PCB vloeibare maskering

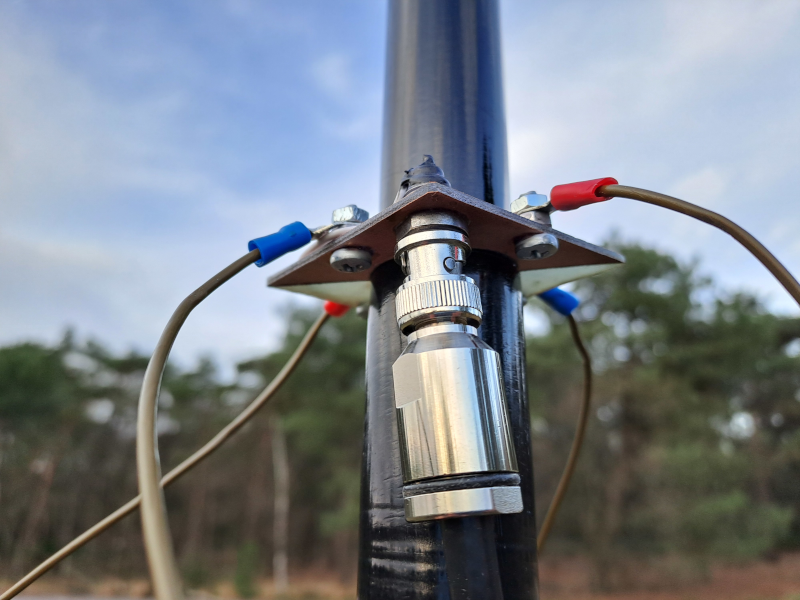

N V I S coax connector
NVIS coax connector

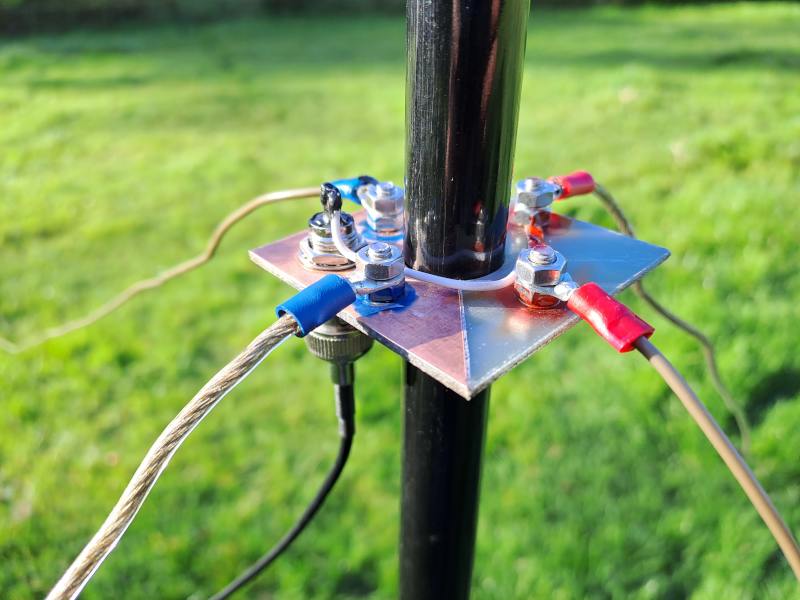

N V I S P C B
NVIS PCB

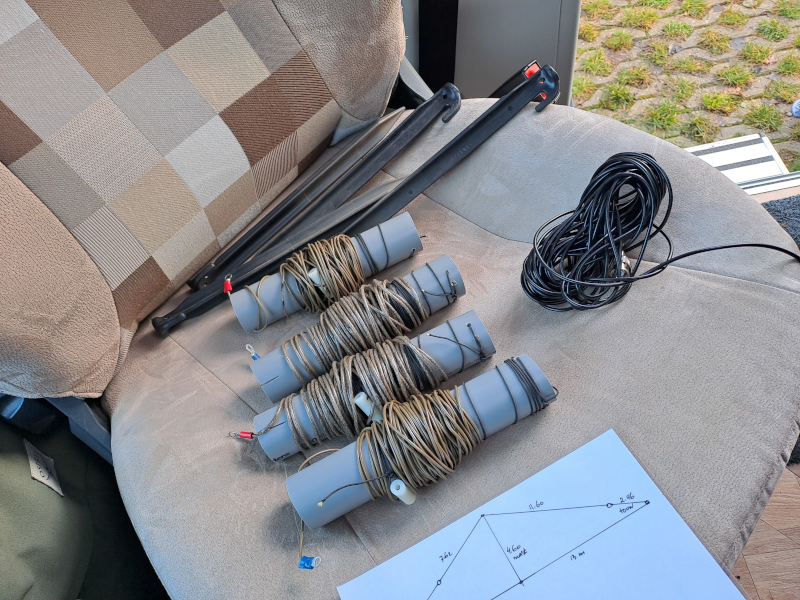

The antenne wires, coiled on a piece of pipe.

N V I S draadspoelen
NVIS draadspoelen

Diagrammen

Enkele 3d plotten van deze antenne op 10, 17, 20, 40 en 80 meter gemaakt met EZNEC software door PA0ABG. De antenne is het meest effectief op 20, 40 en 80 meter, waar de radiogolven naar boven gericht zijn.

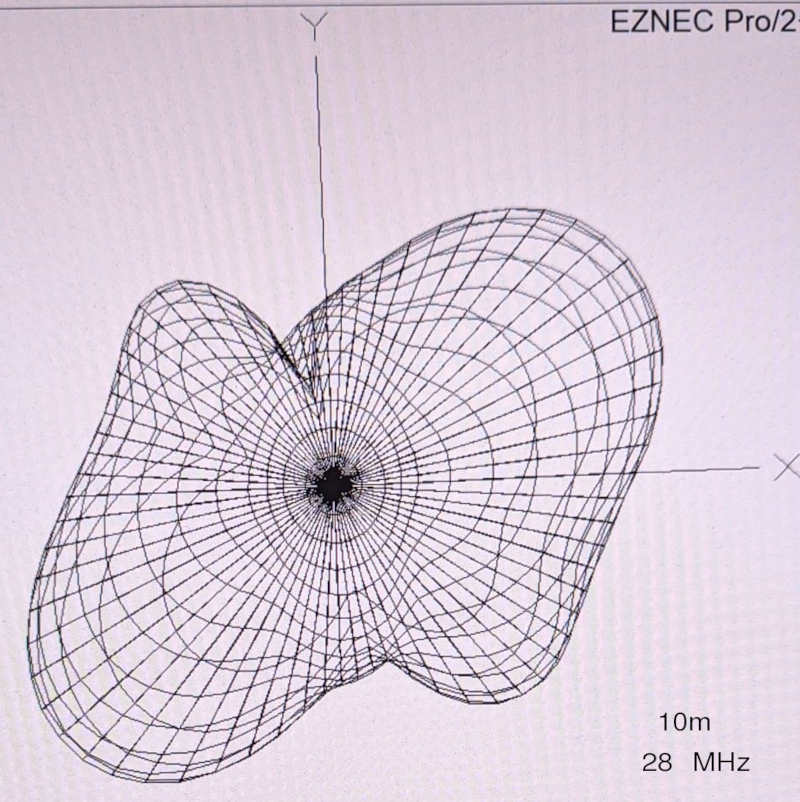

N V I S 10 meter 28 mega hertz diagram boven
NVIS 10 meter 28 mega hertz diagram boven

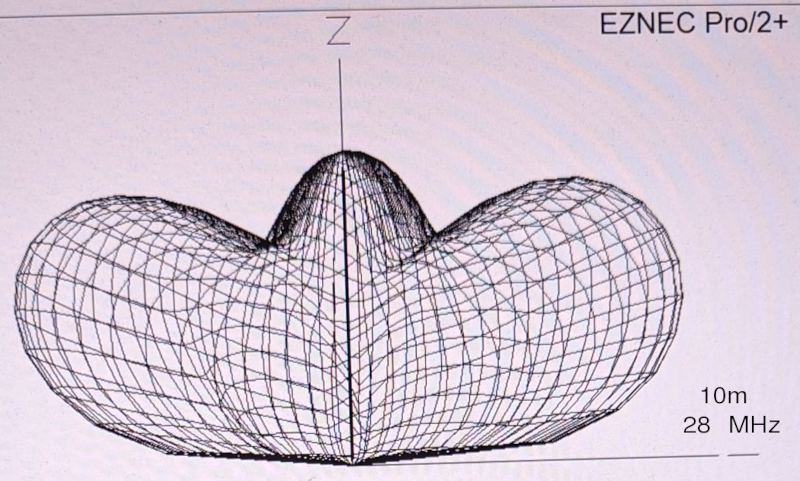

N V I S 10 meter 28 mega hertz diagram zijkant
NVIS 10 meter 28 mega hertz diagram zijkant

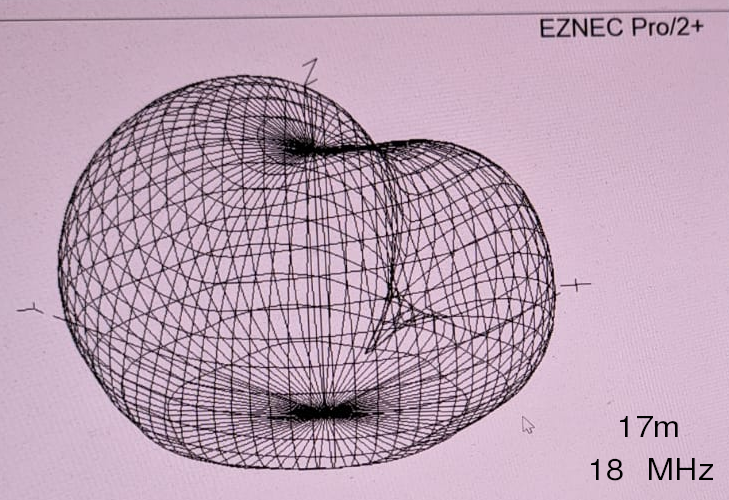

N V I S 17 meter 18 mega hertz diagram
NVIS 17 meter 18 mega hertz diagram
N V I S 17 meter 18 mega hertz diagram
NVIS 17 meter 18 mega hertz diagram

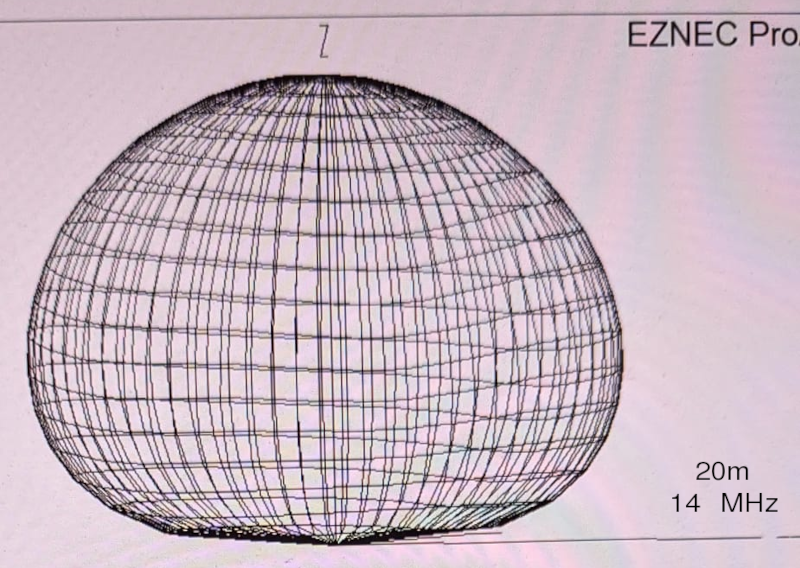

N V I S 20 meter 14 mega hertz diagram
NVIS 20 meter 14 mega hertz diagram

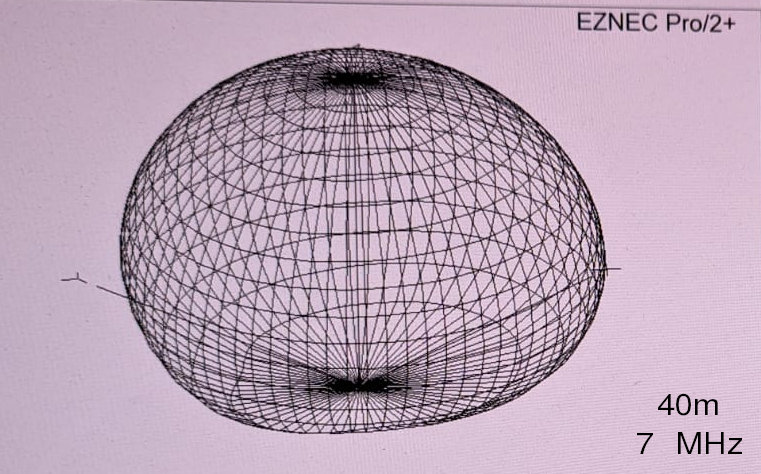

N V I S 40 meter 7 mega hertz diagram
NVIS 40 meter 7 mega hertz diagram

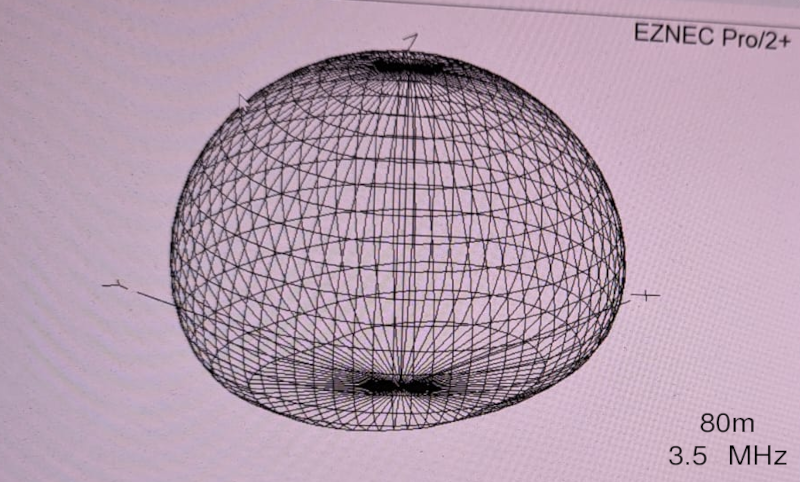

N V I S 80 meter 3.5 mega hertz diagram
NVIS 80 meter 3.5 mega hertz diagram

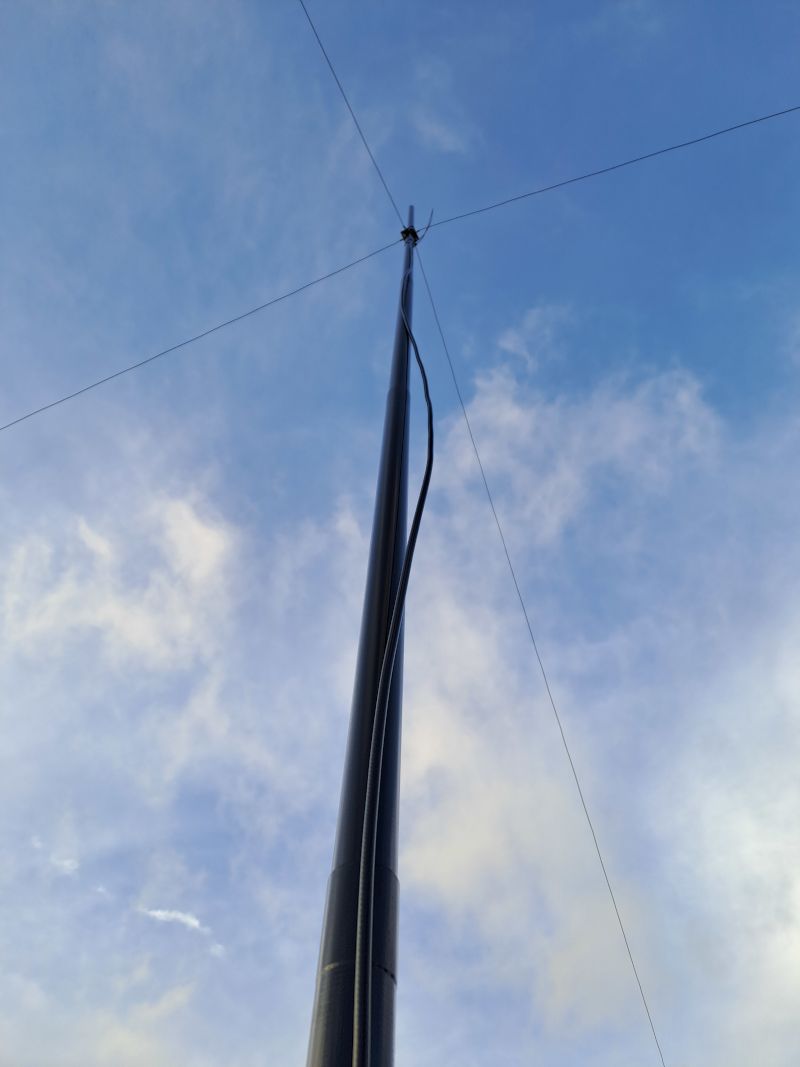

De antenne opgesteld in het veld.

N V I S antenne
NVIS antenne
